Ariel KBU/KBZ






大机型产品线



KBU/KBZ

对于大功率驱动机和大流量应用,KBU 和 KBZ 被证实为经济效益最佳的压缩方案。该系列大型、中速、分体、往复式压缩机可应对高达 150,000 磅的活塞杆载荷。

通用型 KBU 和 KBZ 尤其适用于中游应用领域的气体处理。Ariel 的往复式压缩机能够在新气井投入运行时,随着吸气量和压力的波动而提供极其高效的流量控制。

  KBU KBZ

额定功率(千瓦)

1,939

1,939

行程(毫米)

146

171

最高转速

1,200

1,000

活塞速度

5.8

5.7

活塞杆直径 (毫米)

73

73

活塞杆总载荷(千牛顿)

667

667

拉伸载荷(千牛顿)

334

334

压缩载荷(千牛顿)

356

356

平均重量(千克)

10,886

10,886

最大长度(毫米)

2,184

2,184

标称宽度(毫米)

4,877

4,877

曲轴中心线(毫米)

610

610

  KBU KBZ

额定功率(千瓦)

3,878

3,878

行程(毫米)

146

171

最高转速

1,200

1,000

活塞速度

5.8

5.7

活塞杆直径 (毫米)

73

73

活塞杆总载荷(千牛顿)

667

667

拉伸载荷(千牛顿)

334

334

压缩载荷(千牛顿)

356

356

平均重量(千克)

20,412

20,412

最大长度(毫米)

3,429

3,429

标称宽度(毫米)

4,877

4,877

曲轴中心线(毫米)

610

610

  KBU KBZ

额定功率(千瓦)

5,816

5,816

行程(毫米)

146

171

最高转速

1,200

1,000

活塞速度

5.8

5.7

活塞杆直径 (毫米)

73

73

活塞杆总载荷(千牛顿)

667

667

拉伸载荷(千牛顿)

334

334

压缩载荷(千牛顿)

356

356

平均重量(千克)

30,844

30,844

最大长度(毫米)

4,648

4,648

标称宽度(毫米)

4,877

4,877

曲轴中心线(毫米)

610

610




产品特性



高效润滑油过滤器



Ariel KBU/KBZ 压缩机配备高效筒装式油滤器,其精度为额定标称值 1 微米和绝对值 12 微米。

通用型卸荷装置



多数 Ariel 气缸都配有手动、缸头端可变容积余隙腔 (VVCP)。某些应用场合可提供气动吸气阀卸荷器。

高强度螺栓连接



所有带载荷连接使用的持久耐用的 8 级螺栓连接以及所有阀盖使用的特别设计的抗疲劳螺栓,确保了自始至终的极限紧固强度。




材料

  • 灰铸铁曲轴箱: 锻钢曲轴、灰铸铁十字头滑道、青铜止推轴承、三金属主轴承

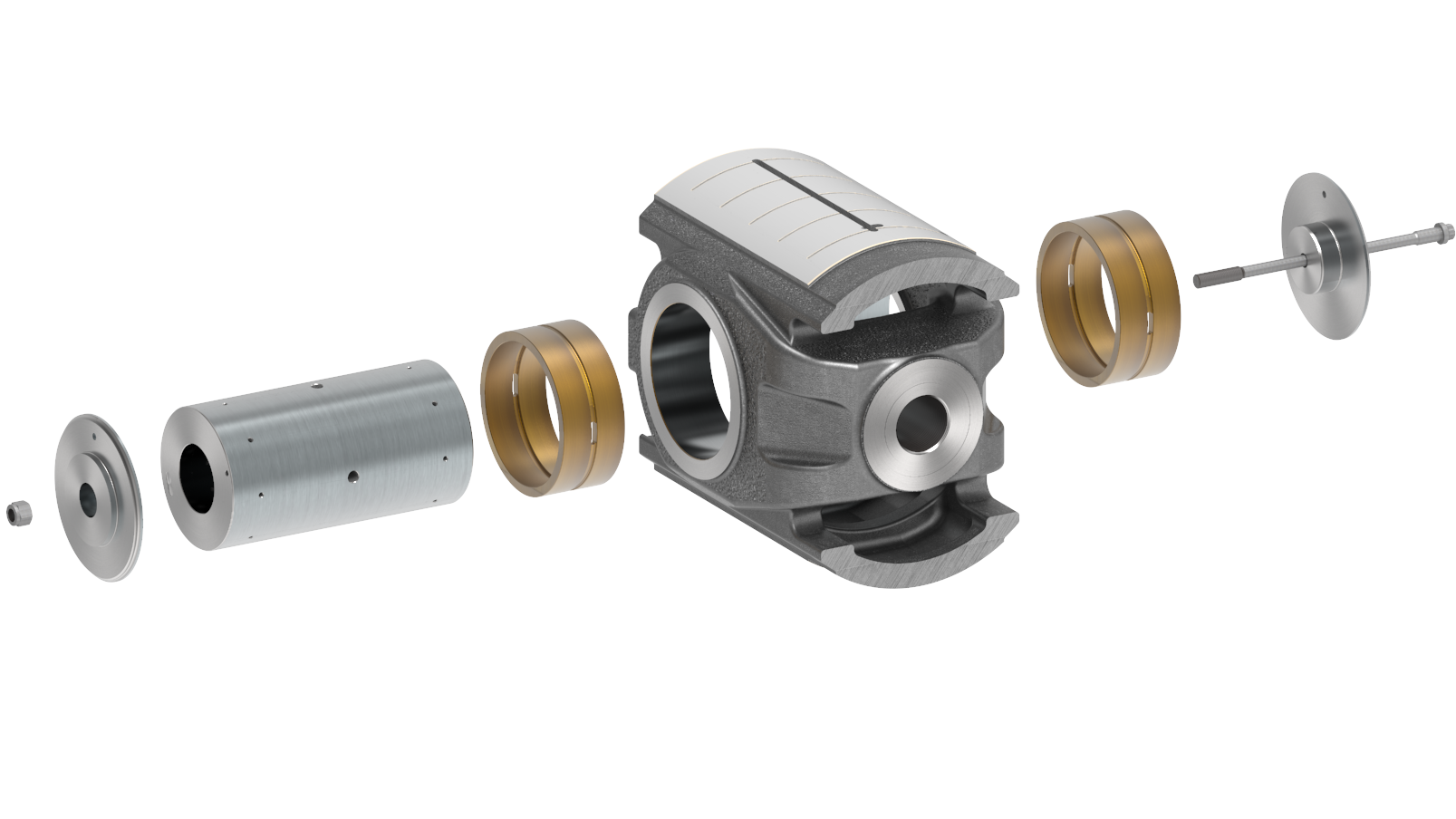

  • 球墨铸铁十字头: 合金钢十字头销
  • 锻钢连杆: 青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓

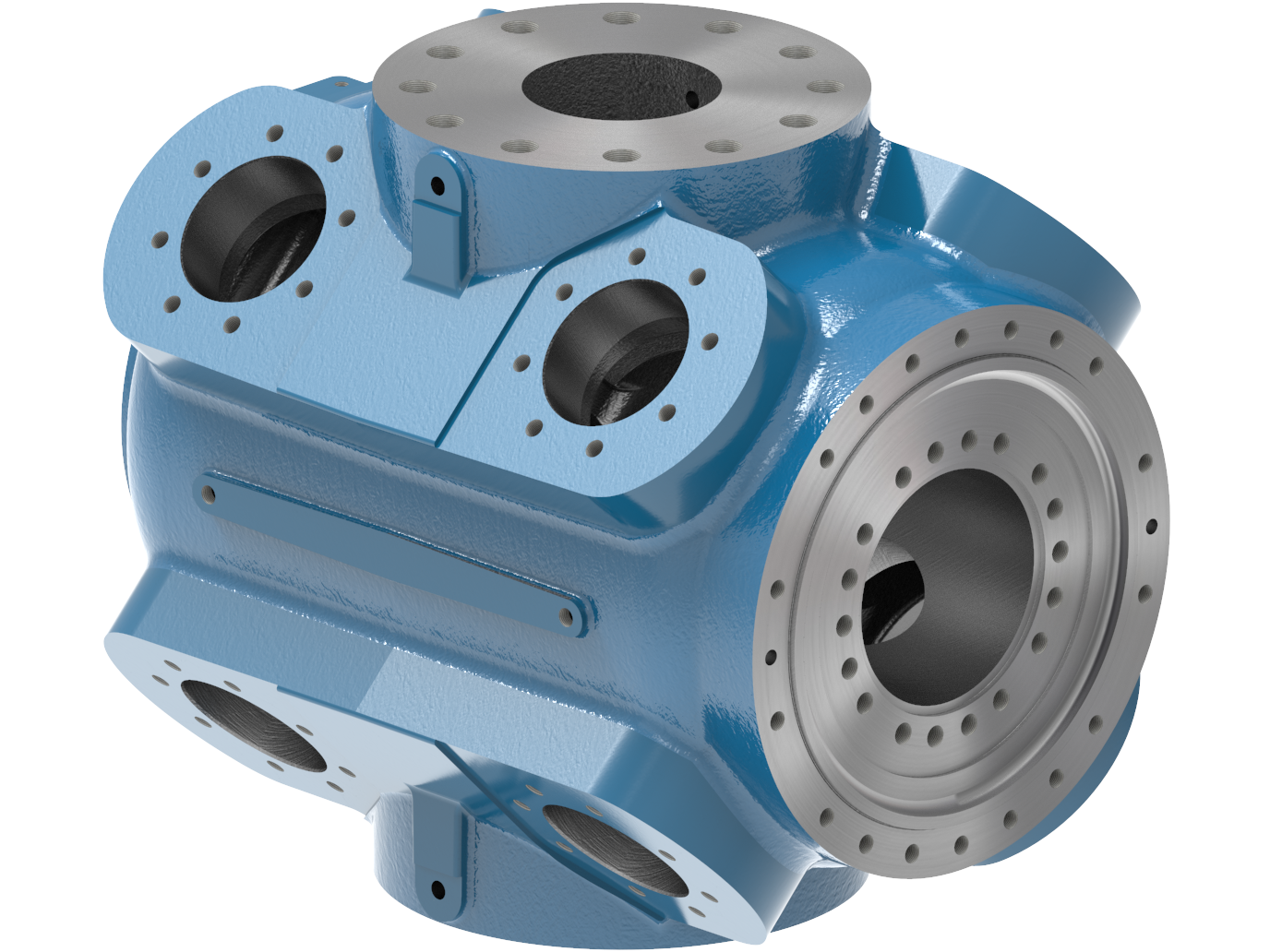

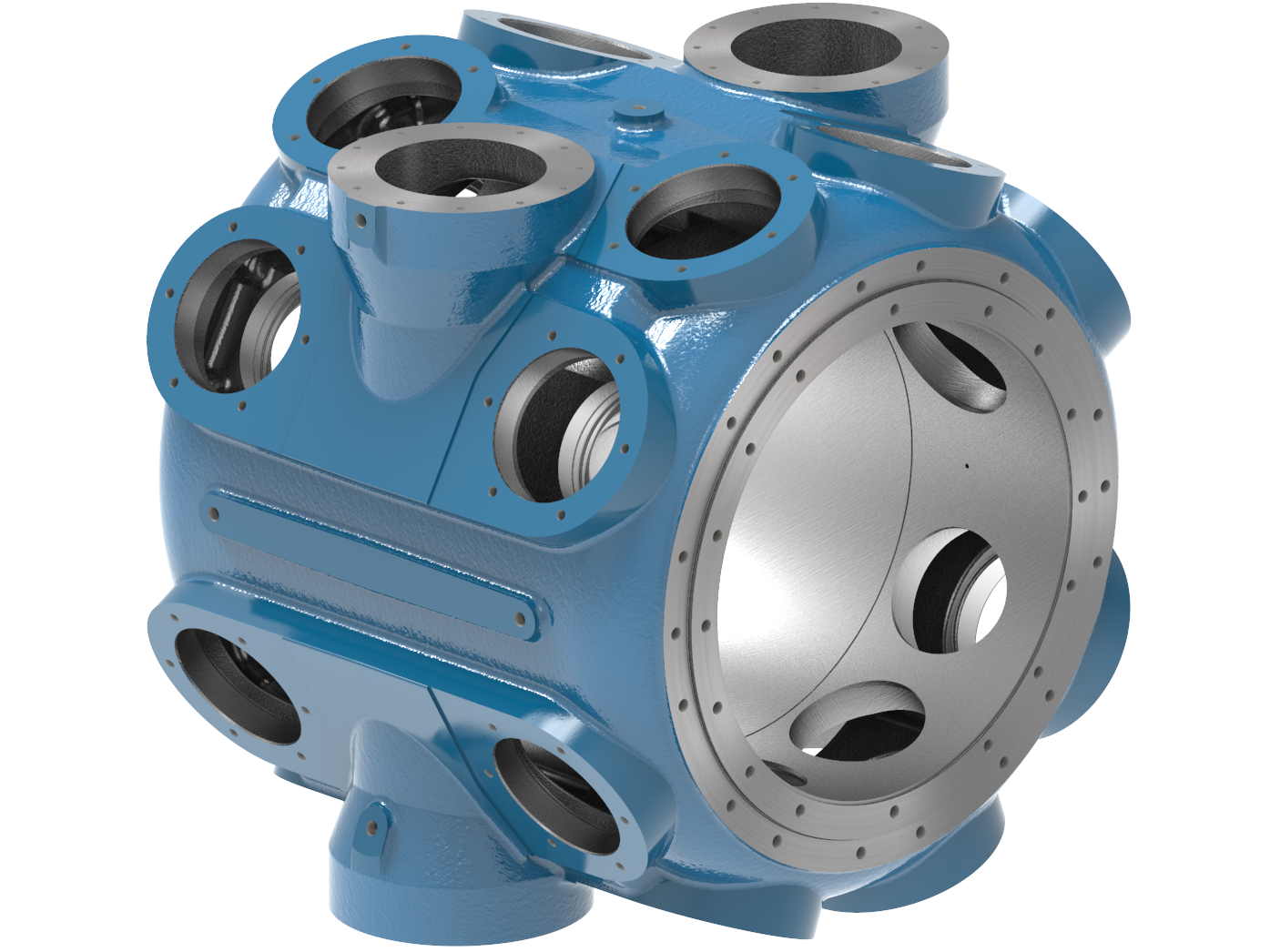

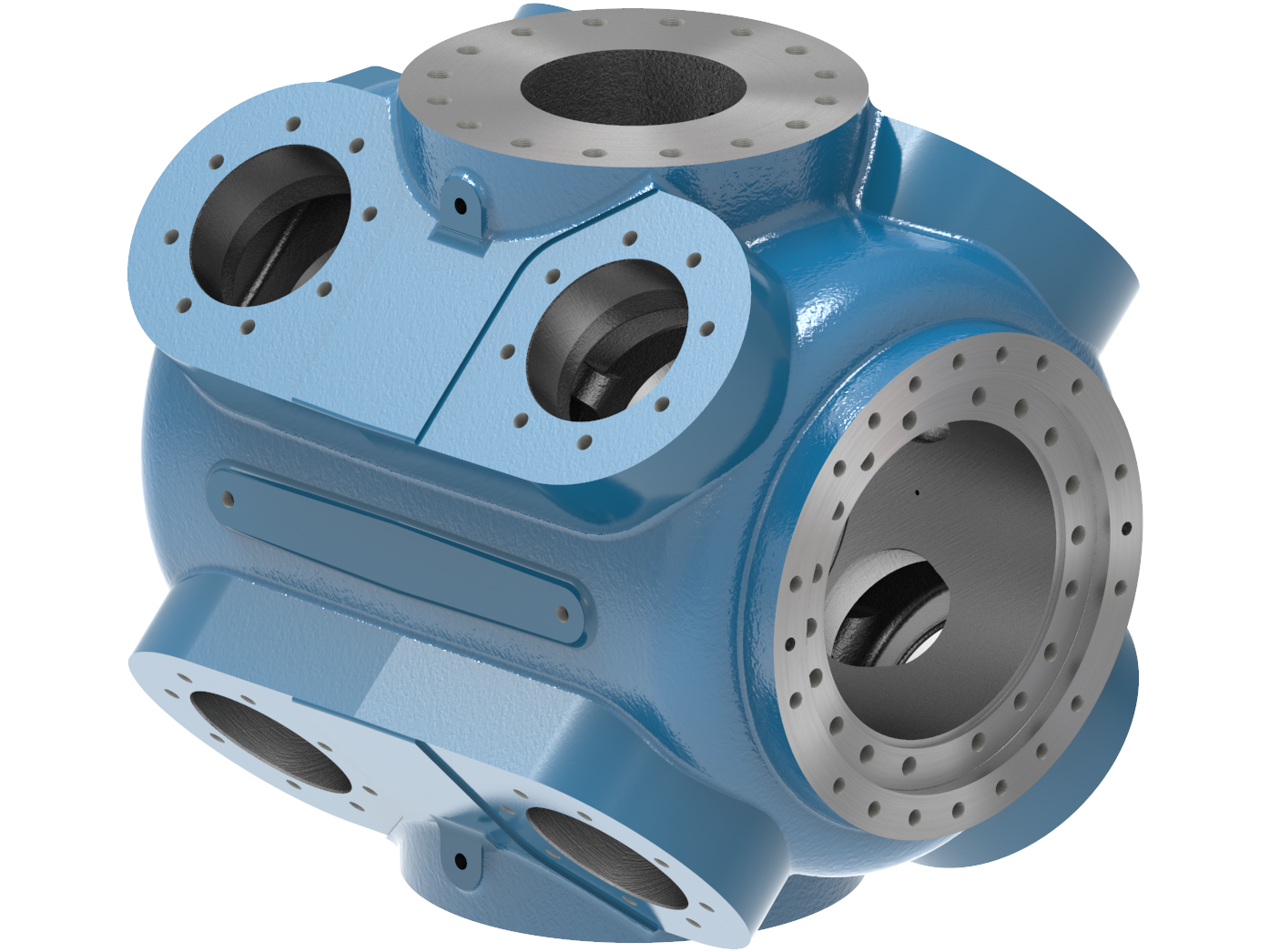

创新设计气缸



通过使用有效平衡可靠性和性能的气阀,Ariel 生产的多用途气缸可在较宽的压力范围内、不折不扣的使用。对于每个压缩机机架规格,Ariel 系列气缸都能够充分利用该机架的功率和活塞杆载荷能力。气缸可按数百种不同的配置组合在一起,以提供精确的气量和所需的气体压力。

Ariel 工程师和行业专家利用 Ariel 7 性能软件为特定应用进行压缩机配置的建模和设计。可以使用我们过去和现在的所有气缸设计,复制模拟您现有的压缩机运行或设计新的机型。
