电控可变余隙腔 (eVCP)



获取每一丝可用功率

Ariel 通过提供 eVCP 流量控制技术续推下一波有弹性的压缩机。eVCP 是一种缸头端卸荷设备，无需关闭压缩机运行即可动态调整以更改流程条件。

eVCP 适用于在 KBK:T 级或更大的机架上使用 9¼" 级别及更大气缸的新订单或合格改装。即使气体条件方面有最细微的变化，此类设备也能让操作员调整余隙容积以优化可用功率。全自动 eVCP 通过气缸余隙来满发足动机负荷、流量或排气压力等目标参数，且每台压缩机组只需少至一套 eVCP 设备。



EVCP 功率数据图表

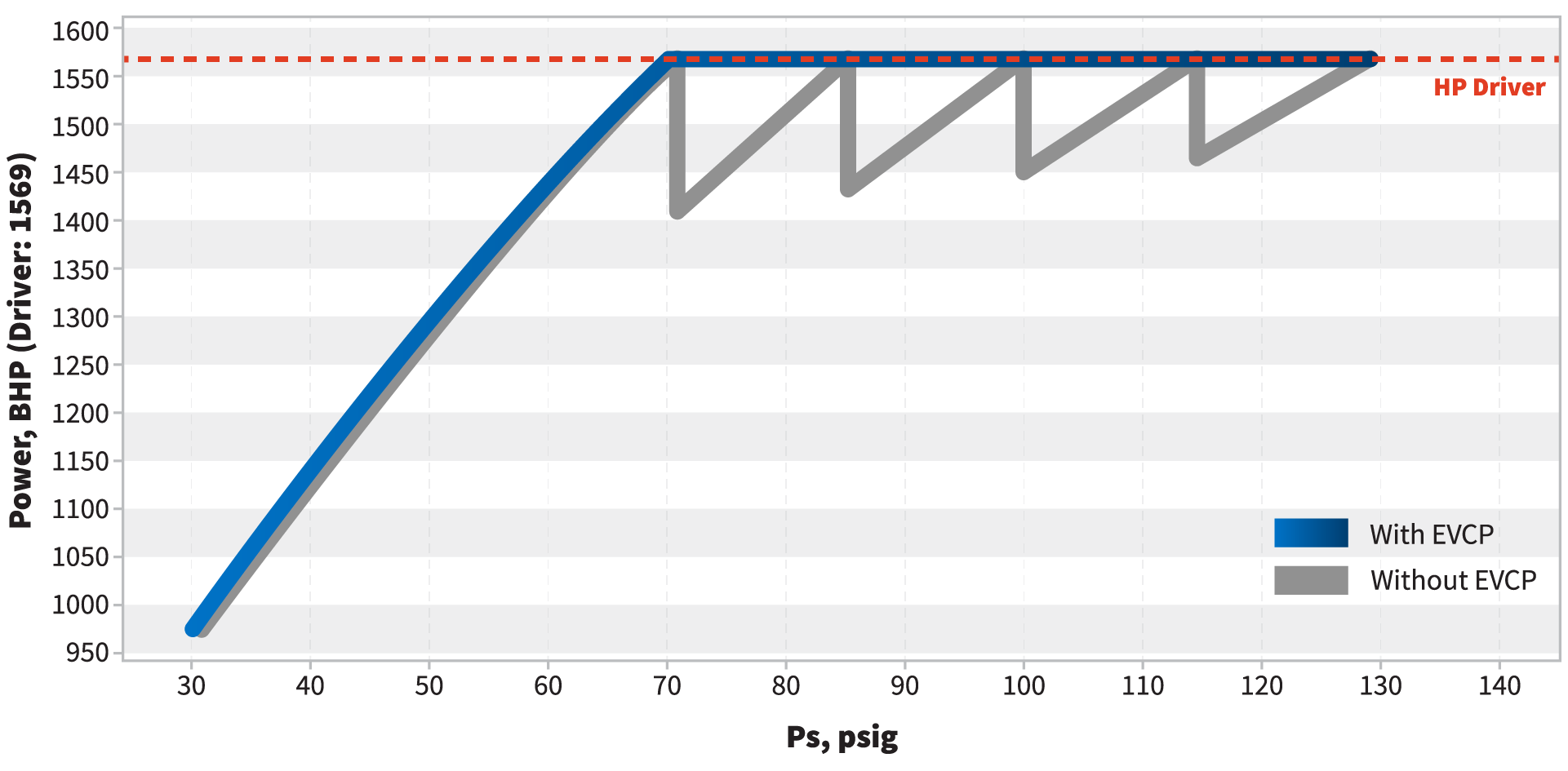

任何给定的吸气与排气压力条件都能让用户从最大化的流量中获益，从而意味着更高的收益并完全符合气体控制目标。通过消除功率锯齿曲线， 压缩机站获得了曲线下方的所有附加区域，并以此达到了前所未有的功率利用率。

投入eVCP 的功能后，您的压缩机和驱动机将不再出现未尽其用的情况。eVCP 可通过创建无限的载荷步骤，解锁以前无法使用的驱动功率来增加流量。



EVCP 特点

eVCP 配有一个接口模块和一种可用的质量阻尼技术，可确保 eVCP 的创新技术准确可靠地运行。eVCP 的可选运行功率包括：50 Hz、60 Hz 电机或气动仪表空气马达。每台压缩机组只需少至一部设备，即可享有 eVCP 带来的好处。请联系 Ariel 应用工程部或您当地的 Ariel 区域经理，利用 eVCP 来模拟您的压缩能力。

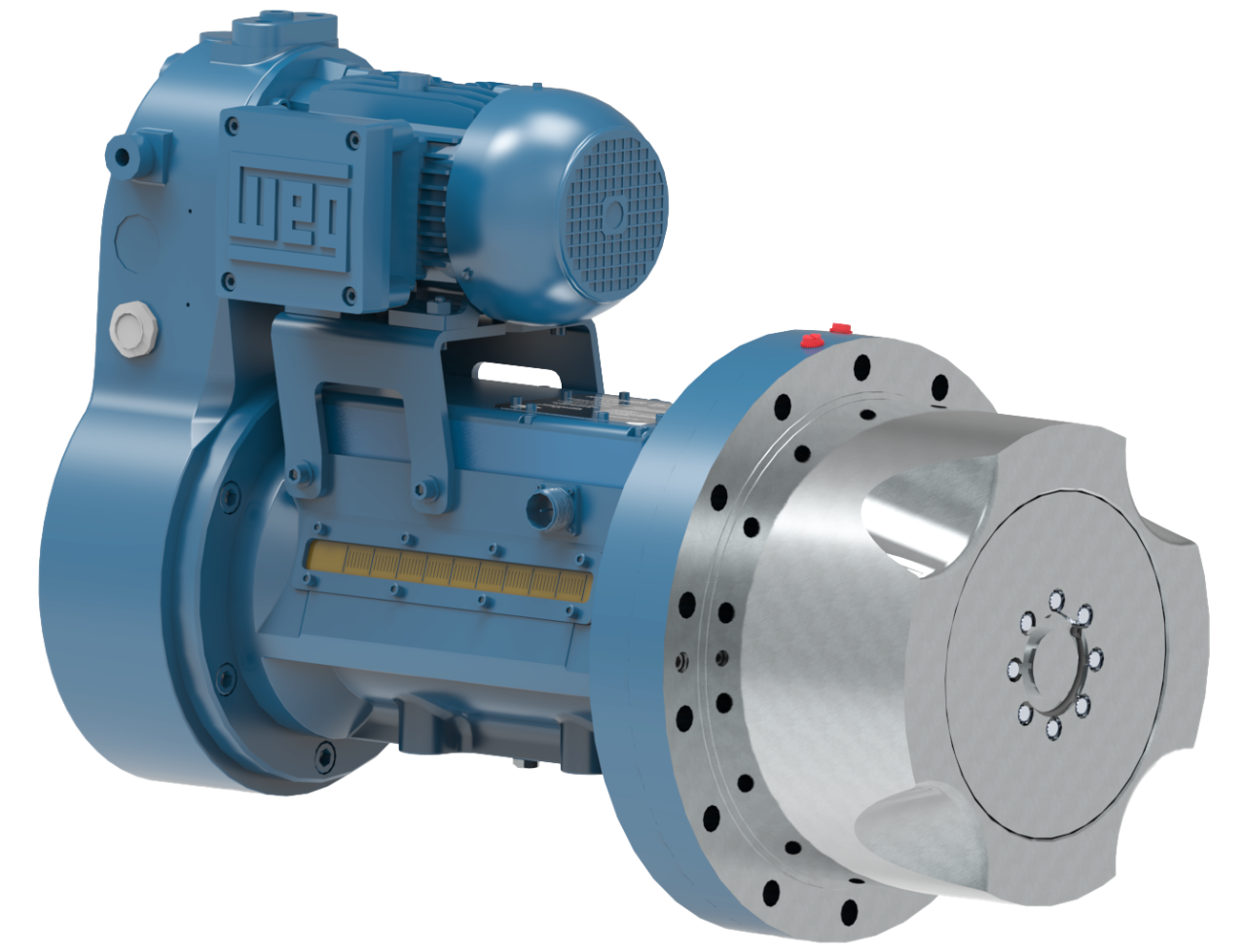

eVCP 电机连接至一个变速箱，再由变速箱转动一个轴。  此轴将卸荷器活塞沿着其由负载步骤或条件指定的行程移动至精准点位。仪表与控制盘实时通信并保持运行反馈。接口模块承载着接线连至压缩机控制盘的故障监控和安全逻辑。eVCP 通过微型 PLC、定制的操作软件和 Modbus 协议进行操作，安装方便。



一般技术规格


  • 最高最大 eVCP 活塞杆载荷：90,000 lbf (400 kN)
  • 最高行程：9.0 in (228.6 mm) — 各应用实际行程有所不同。
  • 活塞调节速度：2 in/min（50 mm/min）于 1,800 RPM 条件下
  • 重量由于应用不同而有所不同。详情参见项目具体文档。
  • 最低操作环境温度：-13°F (-25°C)
  • 最高操作环境温度：140°F (60°C)
  • 润滑油类型：Mobilgear SHC 220
  • 装油量：1.5 美制加仑 (5.3 L)

电机技术规格


  • WEG 交流电机，1.5 hp，3 相，IP55 且有以下备选：
  • 460 V/60 Hz; 1,750 rpm
  • 380/400/415 V/50 Hz; 1,440/1,445/1,450 rpm
  • 600 V/60 Hz 1,750 rpm

危险区域使用的电机分类


  • Class I，Div 1，Group C&D，温度代码 T3C
  • 注：空气马达可供备选。



释放功率，增加收益

现代的气体运营要求灵活性和弹性。面对每时每刻都在变化的情况，eVCP 可快速响应气体需求。  在目前全美的 Ariel 客户中有数十个 eVCP 在运行。多数 eVCP 都是因其现场产量或效率的提升而销售给了回头客户。利用 eVCP 实现您基础设施的现代化改造，已被证实可提升多个百分点的效率或利用率，并在数月内实现项目回本。
