Ariel KBC / KBD / KBF






大机型产品线



KBC / KBD / KBF

KBC/KBD/KBF – Ariel 大型中速往复压缩机可电动及天然气发动机驱动。该系列压缩机适用于高流量压缩项目的大功率驱动机。

KBC:D:F 能够提供 2,400、4,800 或 7,200 马力的功率(取决于拐数),适用于天然气采集、气体处理、输送(管道输送)和储存、工艺和工业气体、碳捕获以及其它压缩机应用。稳固的设计使得小巧的体积内也能提供高功率密度,并将振动降至最低。KBC:D:F 压缩机的所有者/操作员都可以享受到操作体验的改进和易于维护的特性。

Specifications sheet for Ariel KBC:D:F compressor frames
规格表
  KBC KBD KBF

额定功率 (BHP)

2,400

2,400

2,400

行程(英寸)

7.0

6.0

5.0

最高转速

1,000

1,200

1,400

活塞速度 (FPM)

1,167

1,200

1,167

活塞杆直径 (英寸)

2.5

2.5

2.5

活塞杆总载荷(磅)

132,000

132,000

132,000

拉伸载荷(磅)

66,000

66,000

66,000

压缩载荷(磅)

69,000

69,000

69,000

平均重量(磅)

16,300

16,300

16,300

最大长度(英寸)

64

64

64

标称宽度(英寸)

185

185

185

曲轴中心线(英寸)

21

21

21

  KBC KBD KBF

额定功率 (BHP)

4,800

4,800

4,800

行程(英寸)

7.0

6.0

5.0

最高转速

1,000

1,200

1,400

活塞速度 (FPM)

1,167

1,200

1,167

活塞杆直径 (英寸)

2.5

2.5

2.5

活塞杆总载荷(磅)

132,000

132,000

132,000

拉伸载荷(磅)

66,000

66,000

66,000

压缩载荷(磅)

69,000

69,000

69,000

平均重量(磅)

33,600

33,600

33,600

最大长度(英寸)

115

115

115

标称宽度(英寸)

185

185

185

曲轴中心线(英寸)

21

21

21

  KBC KBD KBF

额定功率 (BHP)

7,200

7,200

7,200

行程(英寸)

7.0

6.0

5.0

最高转速

1,000

1,200

1,400

活塞速度 (FPM)

1,167

1,200

1,167

活塞杆直径 (英寸)

2.5

2.5

2.5

活塞杆总载荷(磅)

132,000

132,000

132,000

拉伸载荷(磅)

66,000

66,000

66,000

压缩载荷(磅)

69,000

69,000

69,000

平均重量(磅)

50,050

50,050

50,050

最大长度(英寸)

158

158

158

标称宽度(英寸)

185

185

185

曲轴中心线(英寸)

21

21

21




产品特性



高效气阀



网状气阀专为中速设计,采用标准化非金属密封件。气阀选择符合确立的低流速气阀标准。

重载曲轴



KBC/KBD/KBF 压缩机配备有 Ariel 公司专门生产的锻钢、带配重块的精密加工曲轴。

重新设计的滑道支撑



KBC/KBD/KBF 采用了稳固的“KB 型”倾斜滑道,以螺栓连接,全新的设计增加了强度和刚度。




材料

  • 灰铸铁曲轴箱: 锻钢曲轴、灰铸铁十字头滑道、青铜止推轴承、三层金属主轴承

  • 球墨铸铁十字头: 合金钢十字头销
  • 锻钢连杆: 青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓

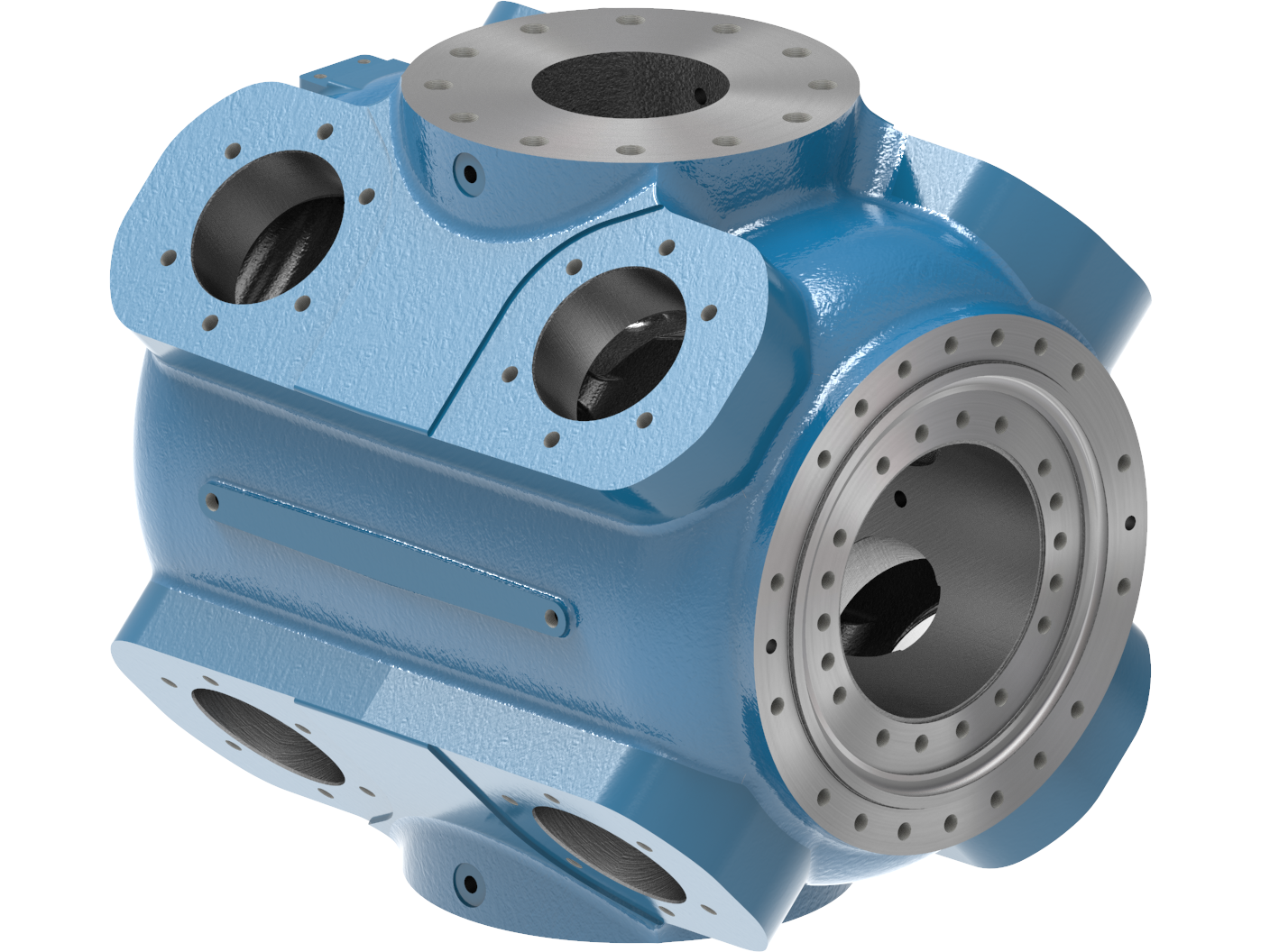

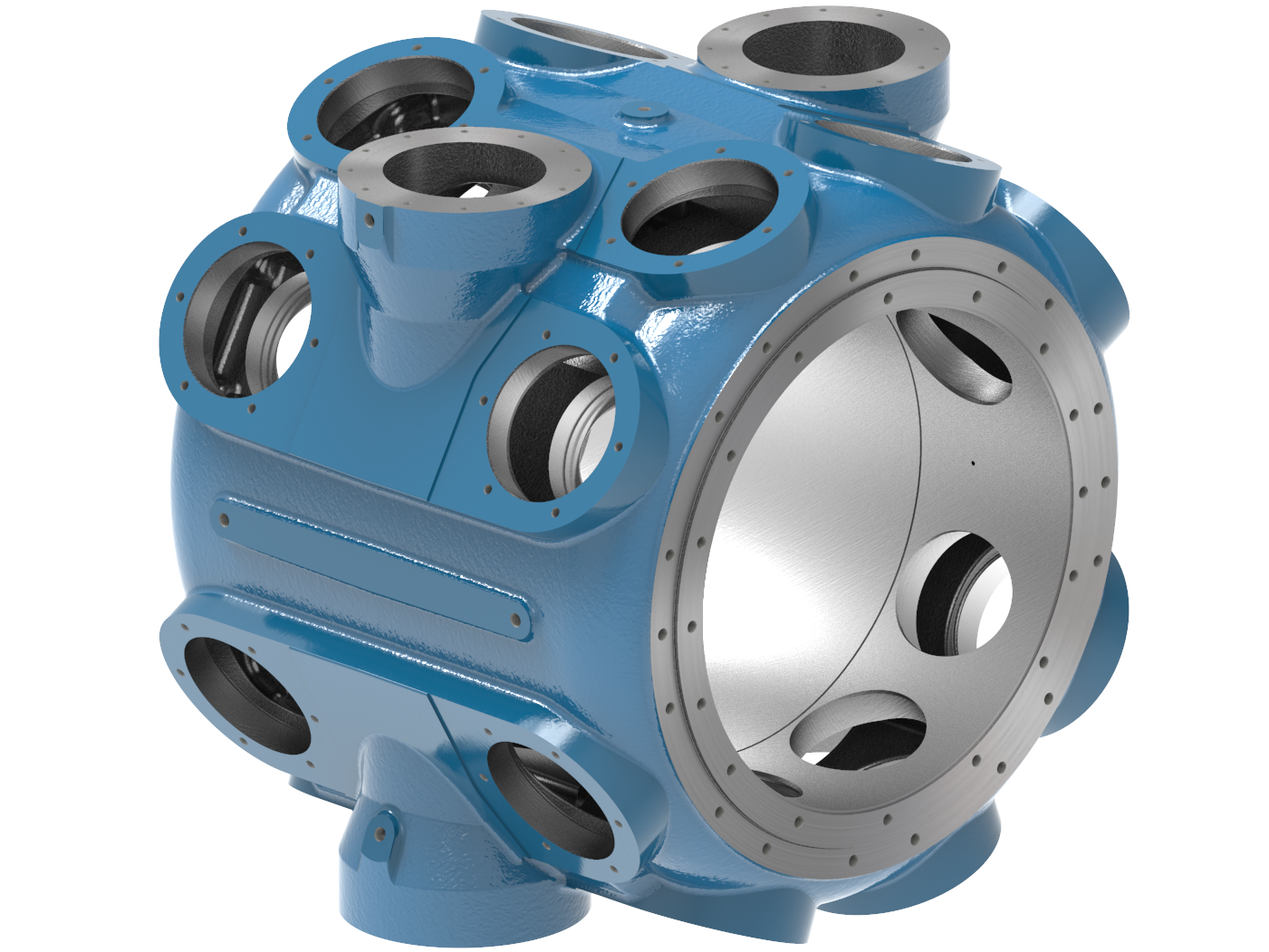

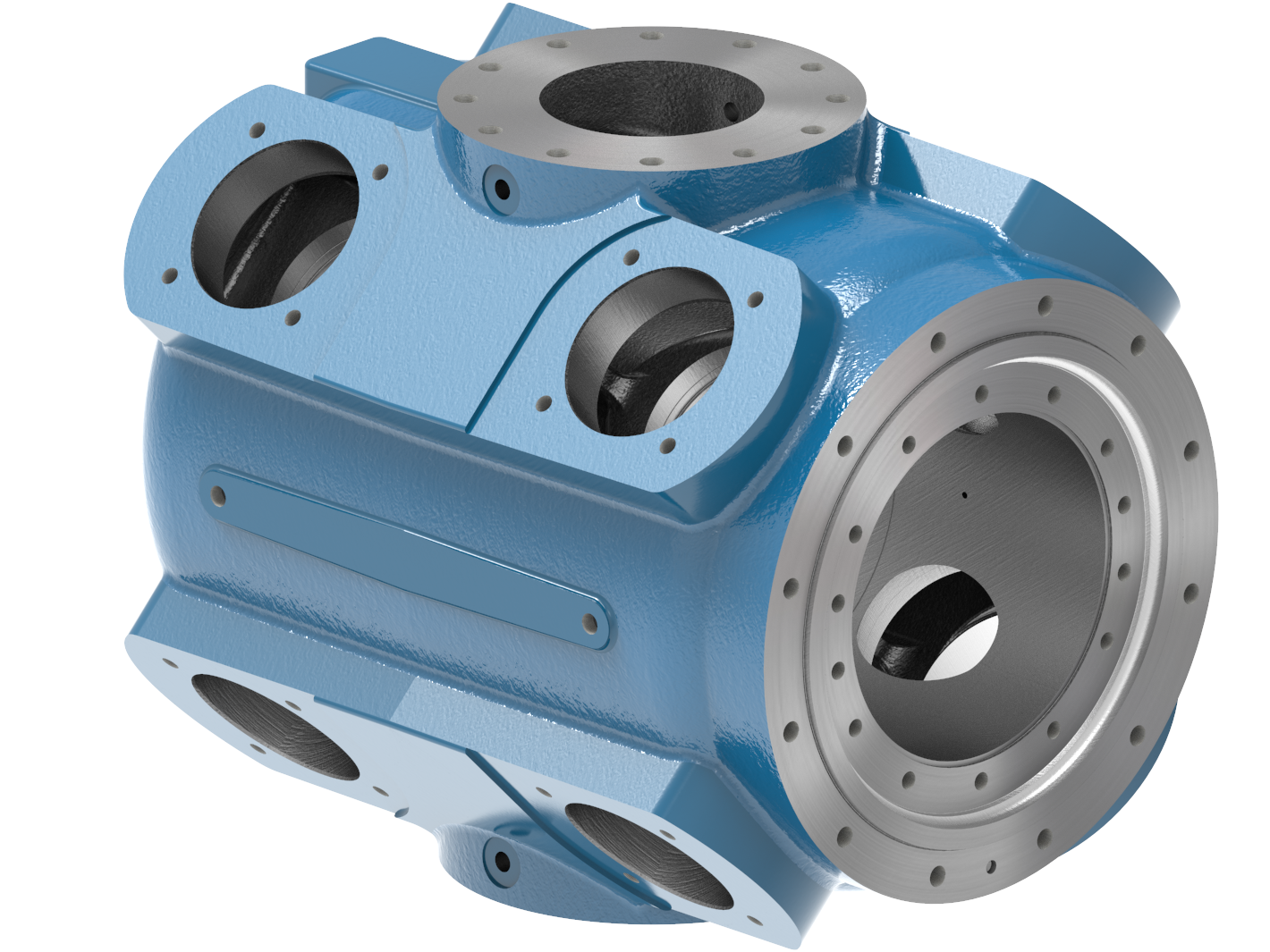

创新设计气缸



通过使用有效平衡可靠性和性能的气阀,Ariel 生产的多用途气缸可在较宽的压力范围内、不折不扣的使用。对于每个压缩机机架规格,Ariel 系列气缸都能够充分利用该机架的功率和活塞杆载荷能力。气缸可按数百种不同的配置组合在一起,以提供精确的气量和所需的气体压力。

Ariel 工程师和行业专家利用 Ariel 7 性能软件为特定应用进行压缩机配置的建模和设计。可以使用我们过去和现在的所有气缸设计,复制模拟您现有的压缩机运行或设计新的机型。
