Ariel KBB/KBV






大机型产品线


KBB/KBV

作为 Ariel 最大的压缩机机型,KBB 和 KBV 额定功率高达10,000 BHP。每台压缩机都使用现代、耐久性设计,拥有强化的内部结构。建议该系列机型用于管道输送和高压注气应用。

在 N+1 站设计中使用时,即使在运行 Ariel KBB 或 KBV 的同时进行计划性维护,输送站操作员也会有 100% 的压缩能力。

KBB/KBV 可满足功率要求,无论情况如何,都将成功履行所有计划的承诺。

  KBB KBV

额定功率(千瓦)

4,972

4,972

行程(毫米)

184

216

最高转速

900

750

活塞速度

5.5

5.4

活塞杆直径 (毫米)

79

79

活塞杆总载荷(千牛顿)

845

845

拉伸载荷(千牛顿)

423

423

压缩载荷(千牛顿)

445

445

平均重量(千克)

35,834

35,834

最大长度(毫米)

3,658

3,658

标称宽度(毫米)

5,791

5,791

曲轴中心线(毫米)

686

686

  KBB KBV

额定功率(千瓦)

7,457

7,457

行程(毫米)

184

216

最高转速

900

750

活塞速度

5.5

5.4

活塞杆直径 (毫米)

79

79

活塞杆总载荷(千牛顿)

845

845

拉伸载荷(千牛顿)

423

423

压缩载荷(千牛顿)

445

445

平均重量(千克)

52,163

52,163

最大长度(毫米)

4,775

4,775

标称宽度(毫米)

5,791

5,791

曲轴中心线(毫米)

686

686




产品特性



全压力润滑



机架驱动式润滑油泵将冷却后的润滑油通过全流量润滑油过滤器输送至机架所有运动部件。分配块系统还会将定量润滑油输送至气缸内壁和活塞杆填料密封。

通用型卸荷装置



多数 Ariel 气缸都配有手动、缸头端可变容积余隙腔 (VVCP)。某些应用场合可提供气动吸气阀卸荷器。

高效气阀



网状气阀专为中速设计,采用标准化非金属密封件。气阀选择符合确立的低气阀流速标准。




材料

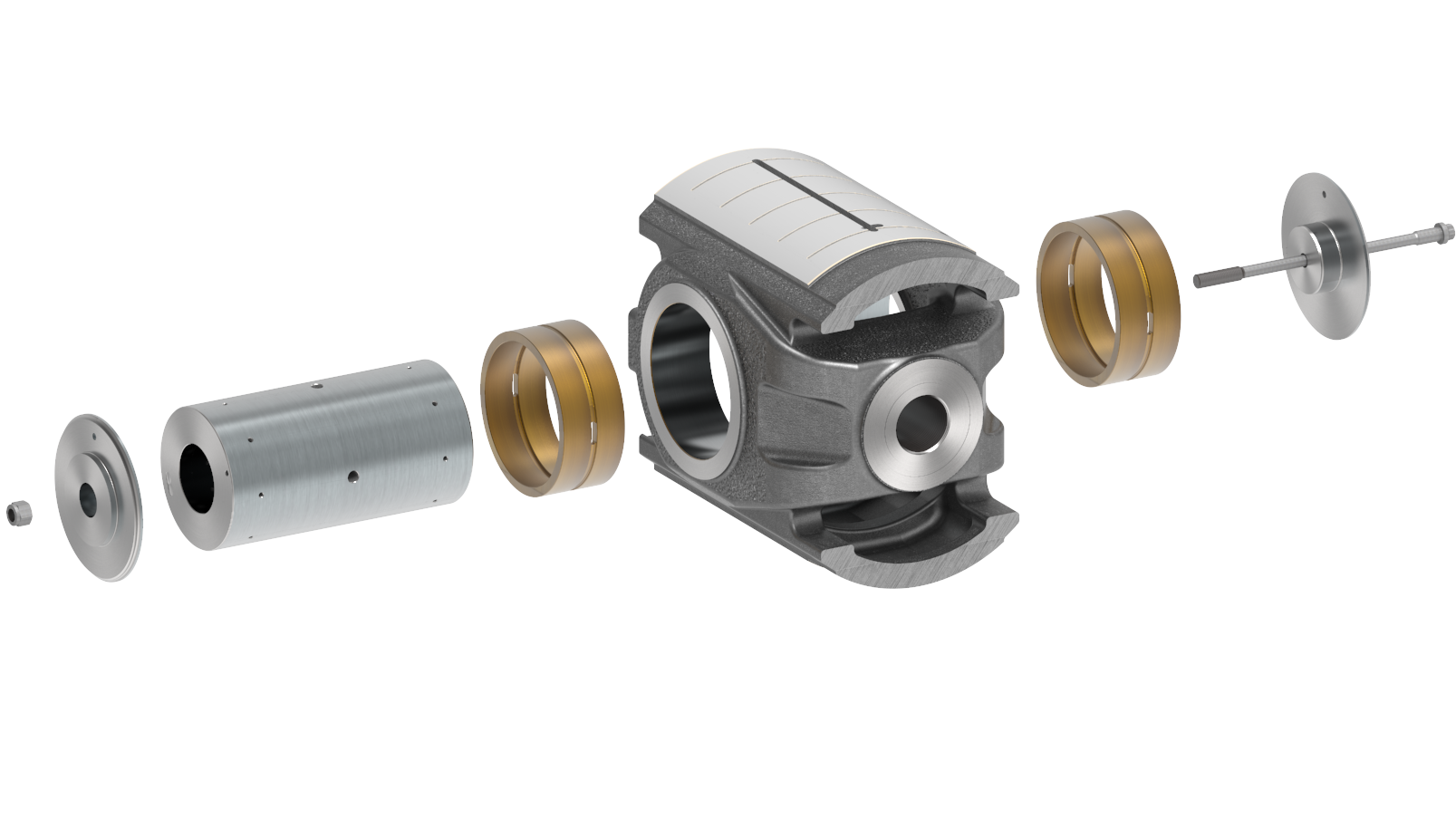

  • 灰铸铁曲轴箱: 锻钢曲轴、灰铸铁十字头滑道、青铜止推轴承、三层金属主轴承

  • 球墨铸铁十字头: 合金钢十字头销
  • 锻钢连杆: 青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓

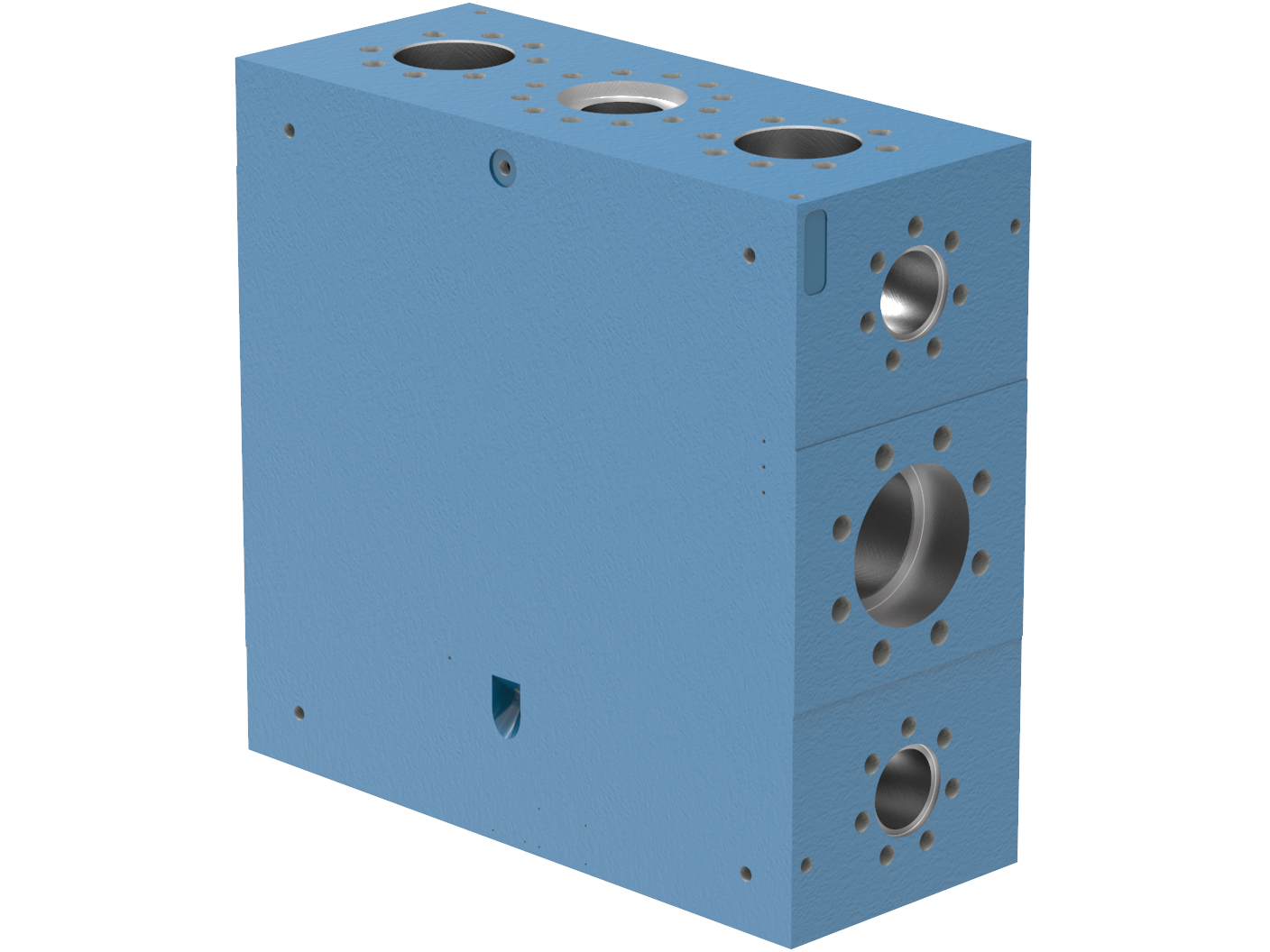

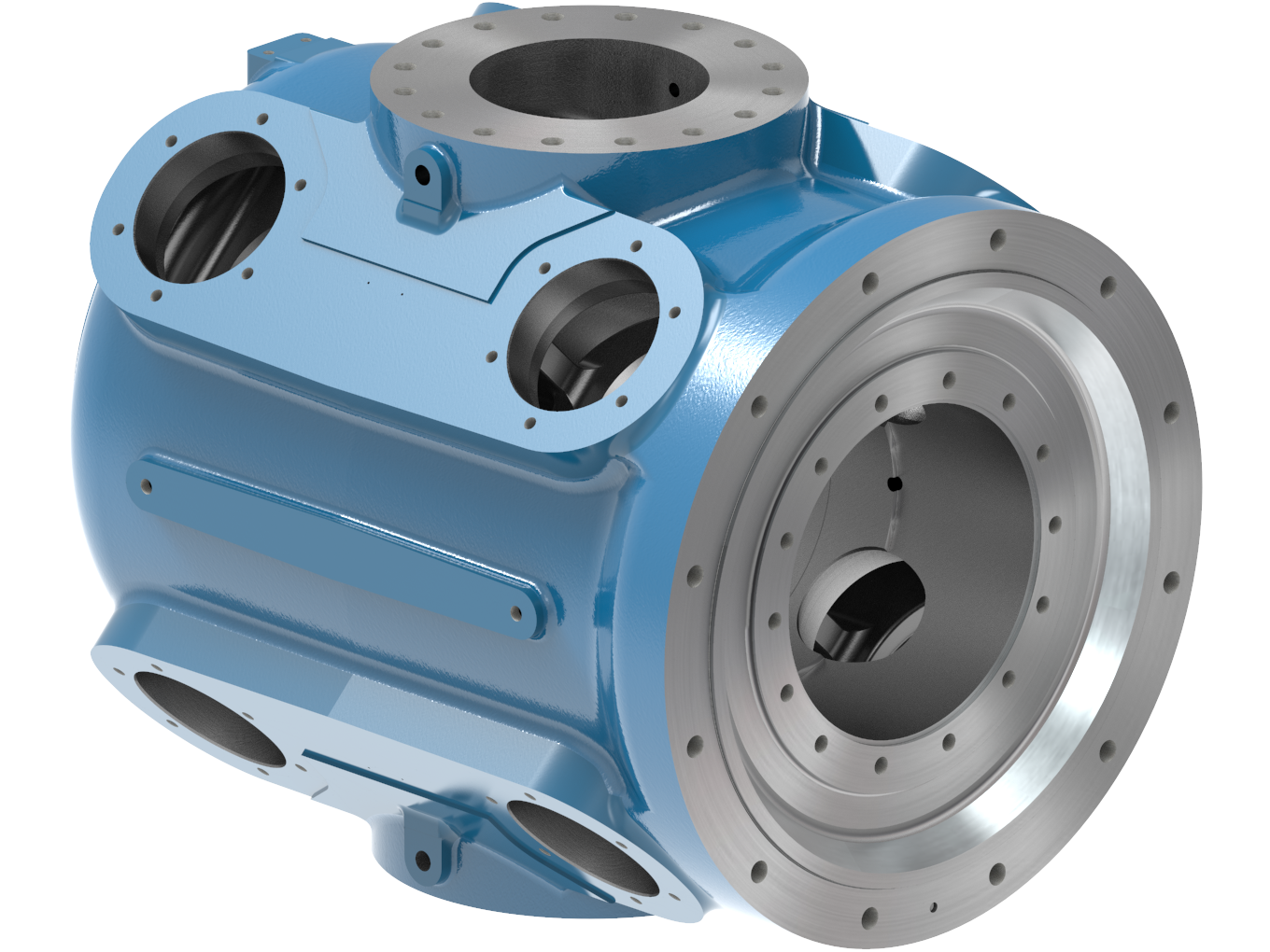

创新设计气缸



通过使用有效平衡可靠性和性能的气阀,Ariel 生产的多用途气缸可在较宽的压力范围内、不折不扣的使用。对于每个压缩机机架规格,Ariel 系列气缸都能够充分利用该机架的功率和活塞杆载荷能力。气缸可按数百种不同的配置组合在一起,以提供精确的气量和所需的气体压力。

Ariel 工程师和行业专家利用 Ariel 7 性能软件为特定应用进行压缩机配置的建模和设计。可以使用我们过去和现在的所有气缸设计,复制模拟您现有的压缩机运行或设计新的机型。
