Ariel JGT






中机型产品线



JGT

此类中速、分体、往复式压缩机专为油气行业持续运行工况设计,搭配气缸范围广的特点使其成为业内选择标准以及特定应用。

三十年来,JGT 一直是 Ariel 中型压缩机系列的核心产品,在可靠性和通用性方面享有盛誉。JGT 被世界各地的客户不断成功地应用于其压缩机运营中。

  JGT

额定功率(千瓦)

1,939

行程(毫米)

114

最高转速

1,500

活塞速度

5.7

活塞杆直径 (毫米)

51

活塞杆总载荷(千牛顿)

329

拉伸载荷(千牛顿)

165

压缩载荷(千牛顿)

178

平均重量(千克)

6,804

最大长度(毫米)

2,489

标称宽度(毫米)

4,293

曲轴中心线(毫米)

432




产品特性



通用型卸荷装置



多数 Ariel 气缸都配有手动、缸头端可变容积余隙腔 (VVCP)。某些应用场合可提供气动吸气阀卸荷器。

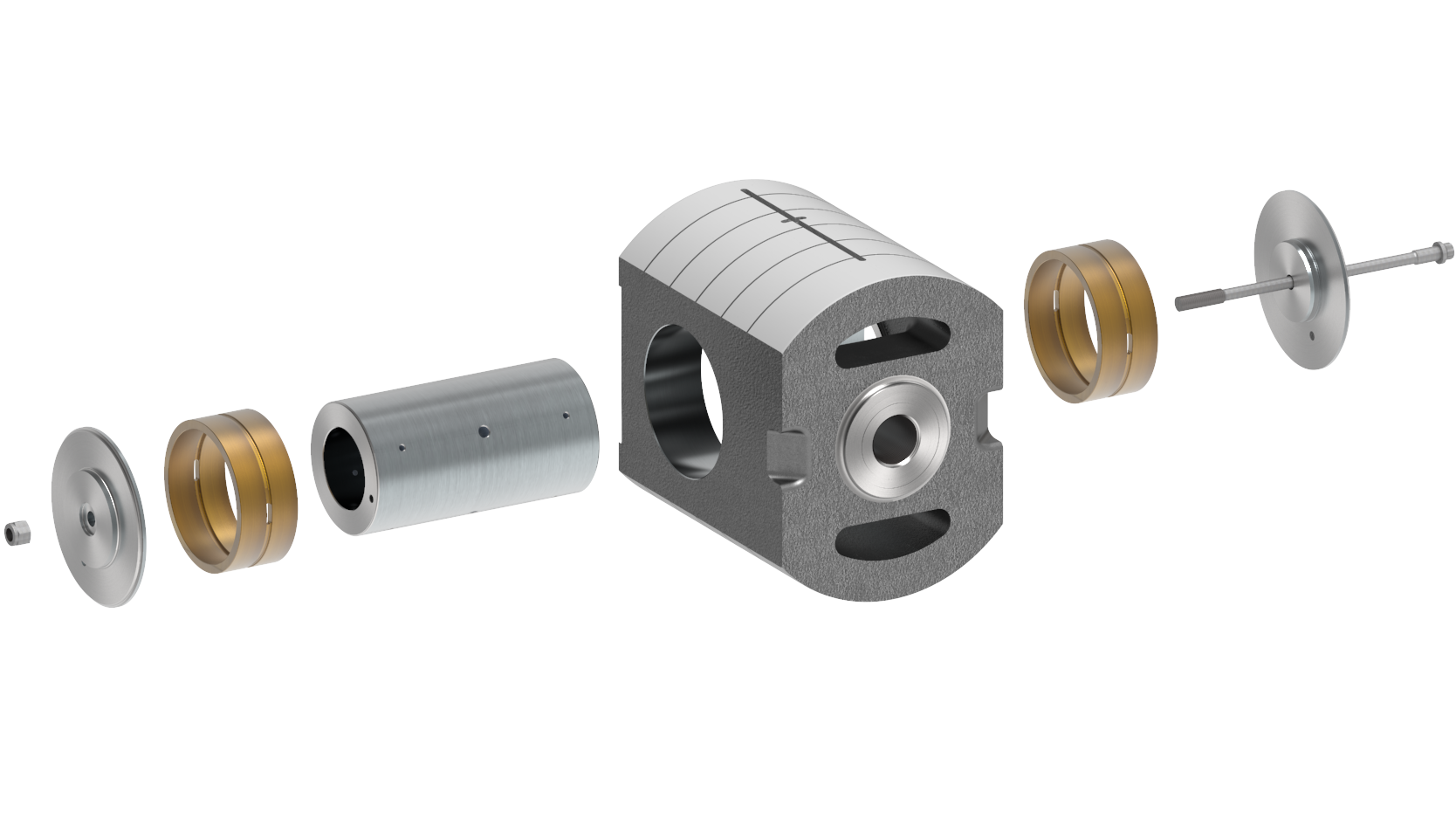

坚固的十字头



Ariel 整体式、长使用寿命十字头,配备硬化、磨光的钢十字头销,采用顶部和底部全压润滑从而将磨损降至最小。

耐用活塞和活塞杆



JGK/JGE/JGT 压缩机配备抗磨损球墨铸铁或灰铸铁活塞以及带有十字头防松螺母的精密表面处理合金钢活塞杆。辊制螺纹尺寸比活塞杆直径小 1/4 英寸,便于安装。




材料

  • 灰铸铁曲轴箱: 锻钢曲轴、灰铸铁十字头滑道、青铜止推轴承、三层金属主轴承

  • 球墨铸铁十字头: 合金钢十字头销
  • 锻钢连杆: 青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓

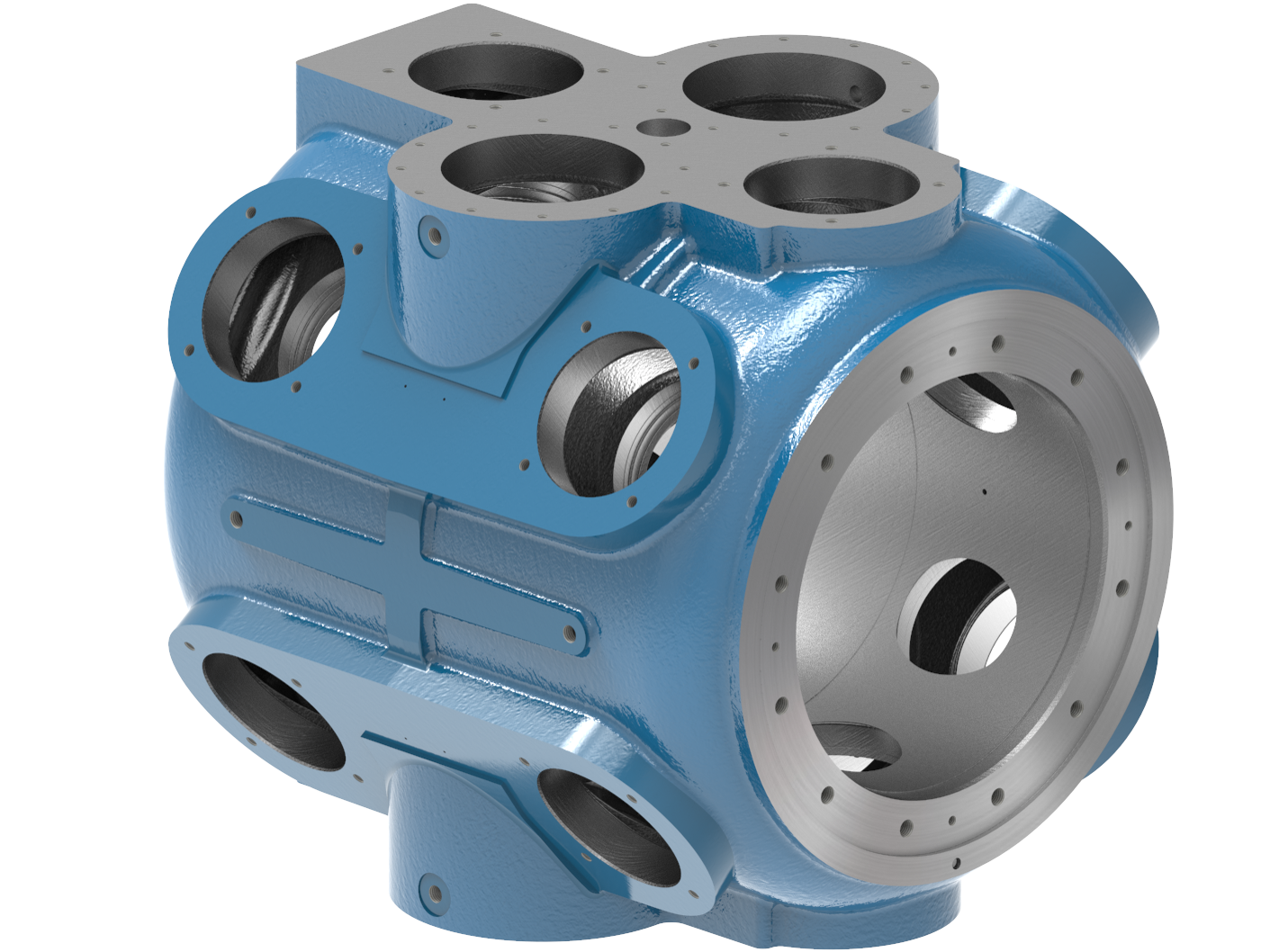

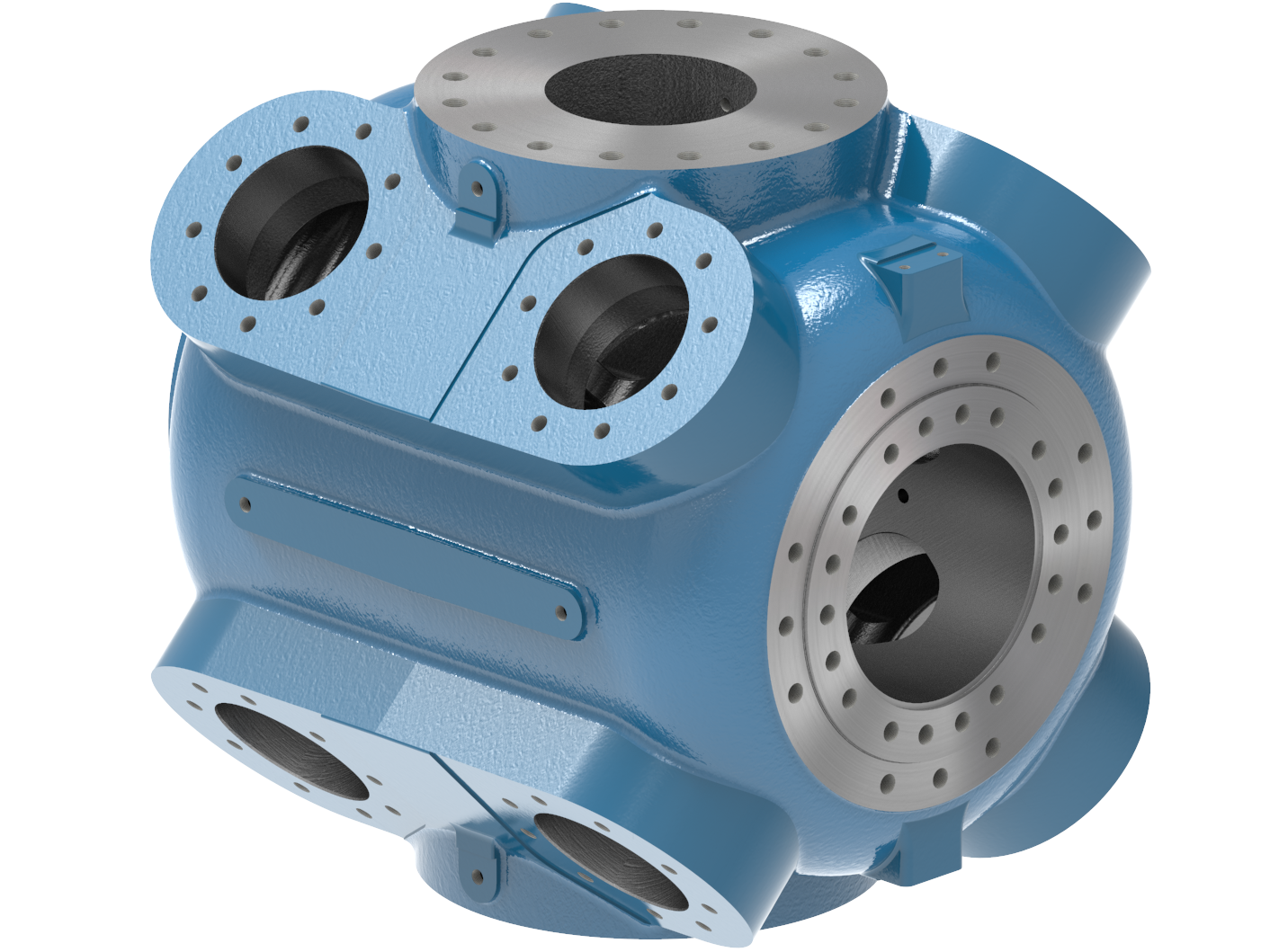

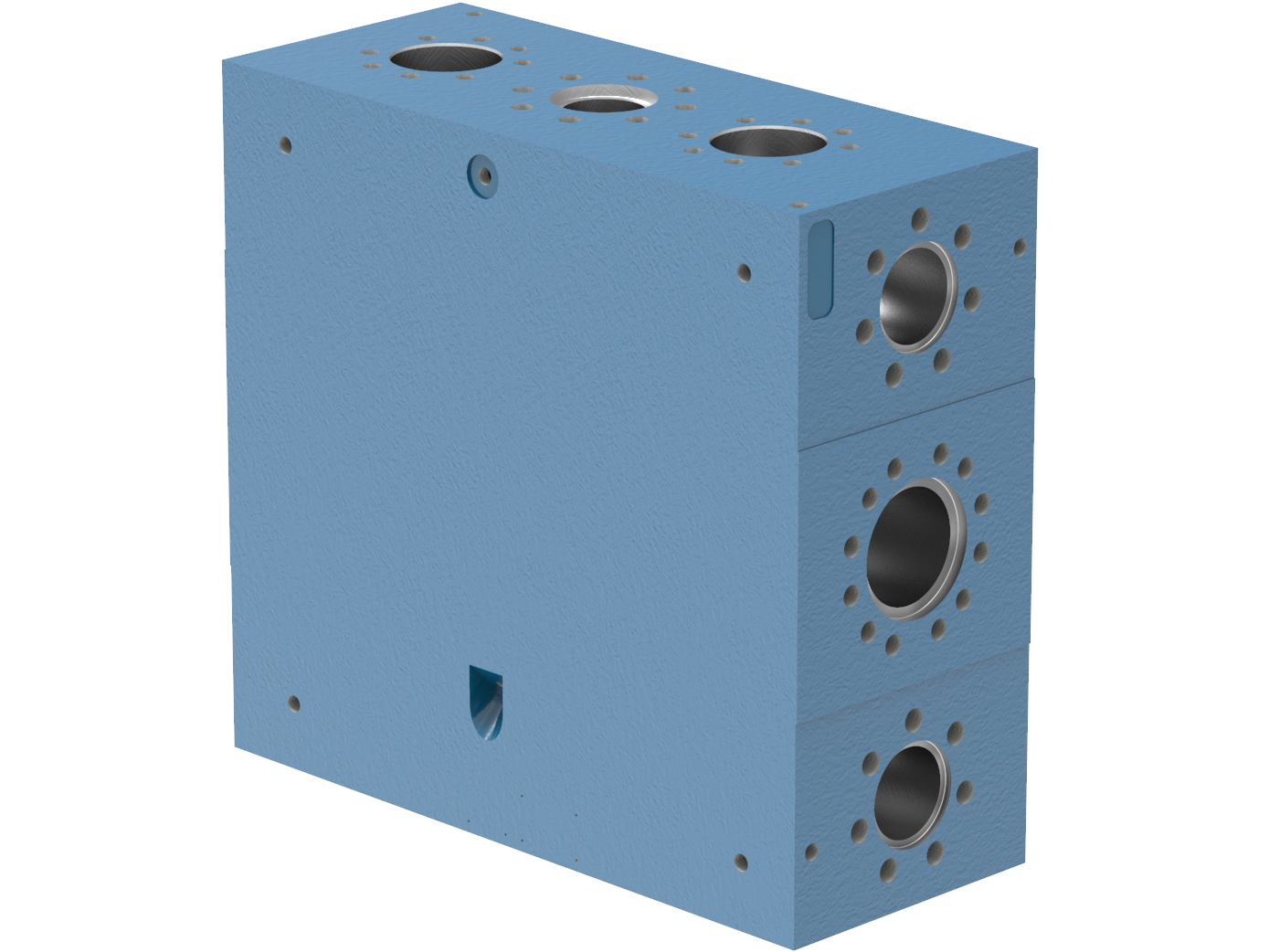

创新设计气缸



通过使用有效平衡可靠性和性能的气阀,Ariel 生产的多用途气缸可在较宽的压力范围内、不折不扣的使用。对于每个压缩机机架规格,Ariel 系列气缸都能够充分利用该机架的功率和活塞杆载荷能力。气缸可按数百种不同的配置组合在一起,以提供精确的气量和所需的气体压力。

Ariel 工程师和行业专家利用 Ariel 7 性能软件为特定应用进行压缩机配置的建模和设计。可以使用我们过去和现在的所有气缸设计,复制模拟您现有的压缩机运行或设计新的机型。
