Ariel JGR






小机型产品线



JGR

JGR 是中型、分体、往复式压缩机。非常适用于中型气井的集气应用。JGR 易于成橇,与电机和天然气发动机均能高效的配合使用。

提供的 JGR 配置的功率可达 860 BHP,是常规集气井的油田主要设备,也是分布式集气应用的母压缩机。

  JGR

额定功率(千瓦)

321

行程(毫米)

108

最高转速

1,200

活塞速度

4.3

活塞杆直径 (毫米)

38

活塞杆总载荷(千牛顿)

142

拉伸载荷(千牛顿)

71

压缩载荷(千牛顿)

89

平均重量(千克)

2,177

最大长度(毫米)

1041

标称宽度(毫米)

2,642

曲轴中心线(毫米)

305

  JGR

额定功率(千瓦)

641

行程(毫米)

108

最高转速

1,200

活塞速度

4.3

活塞杆直径 (毫米)

38

活塞杆总载荷(千牛顿)

142

拉伸载荷(千牛顿)

71

压缩载荷(千牛顿)

89

平均重量(千克)

4,354

最大长度(毫米)

1,981

标称宽度(毫米)

2,642

曲轴中心线(毫米)

305




产品特性



全压力润滑



机架驱动式润滑油泵将冷却后的润滑油通过全流量润滑油过滤器输送至机架所有运动部件。分配块系统还会将定量润滑油输送至气缸内壁和活塞杆填料密封。

重载曲轴



Ariel JGR 压缩机配备有 Ariel 公司专门生产的锻钢、带配重块的精密加工曲轴。

高强度螺栓连接



所有带载荷连接使用的持久耐用的 8 级螺栓连接以及所有阀盖使用的特别设计的抗疲劳螺栓,确保了自始至终的极限紧固强度。




材料

  • 灰铸铁曲轴箱:  锻钢曲轴、灰铸铁十字头滑道、三层金属主轴承

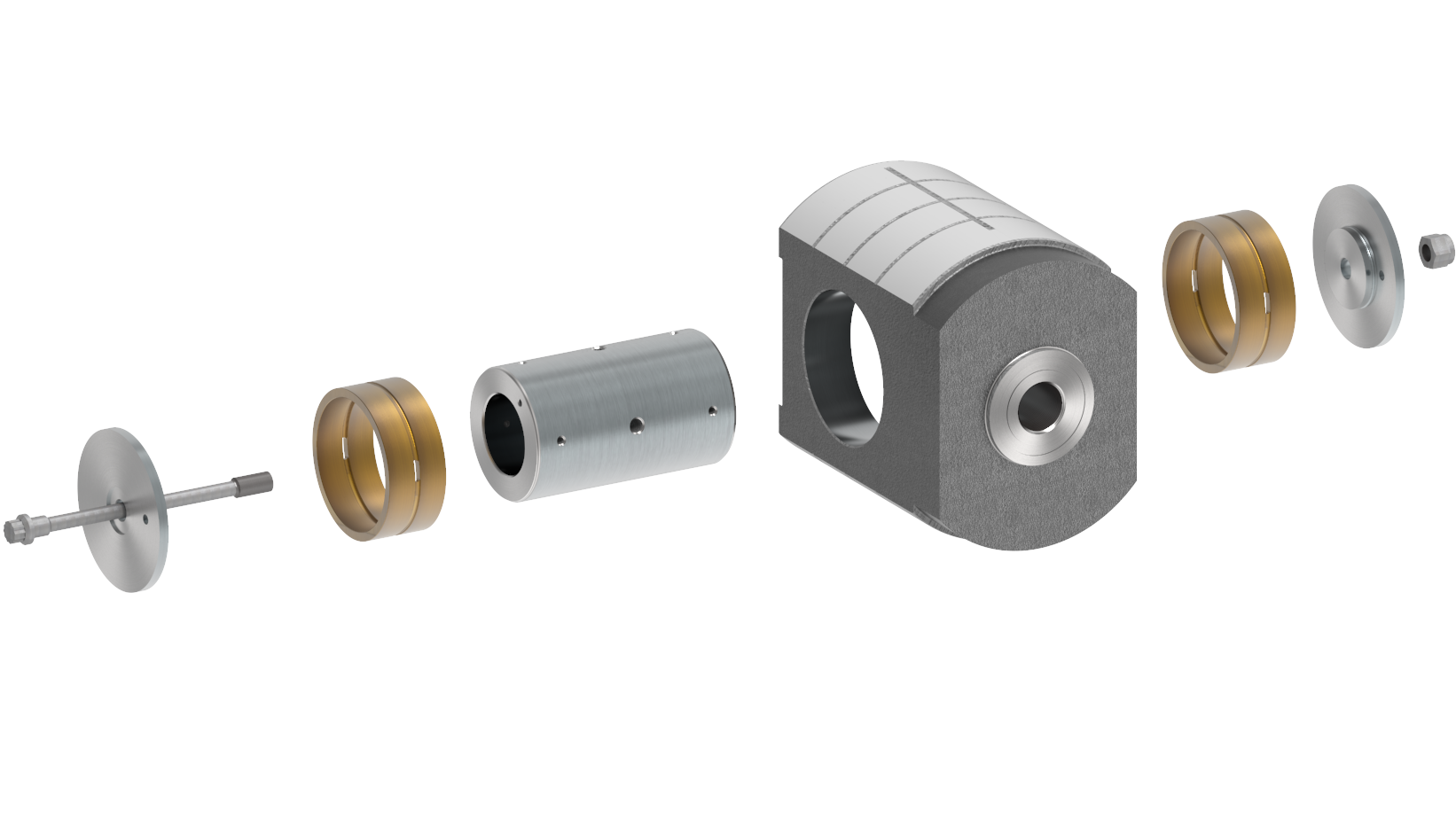

  • 球墨铸铁十字头: 合金钢十字头销
  • 锻钢连杆: 青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓

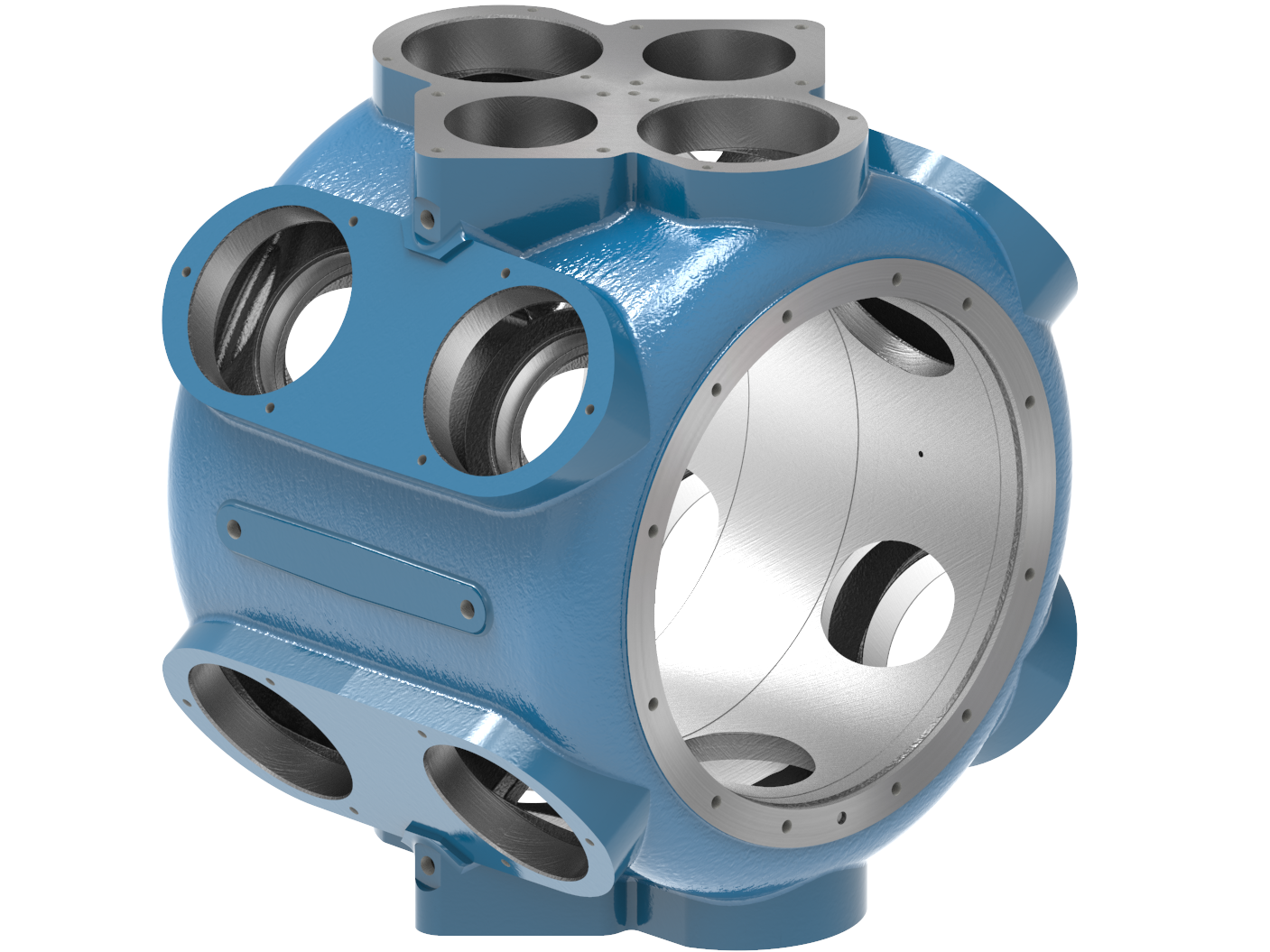

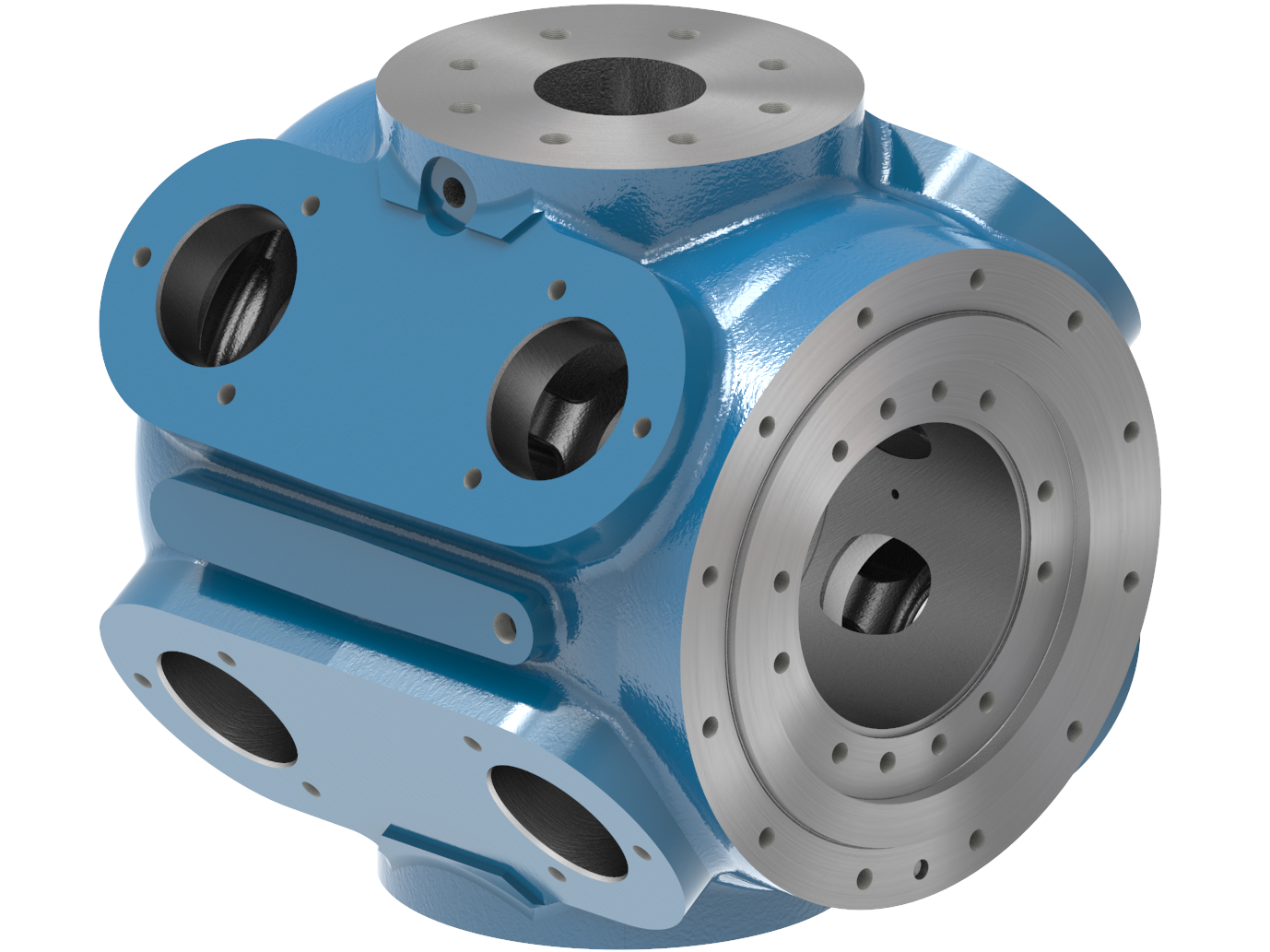

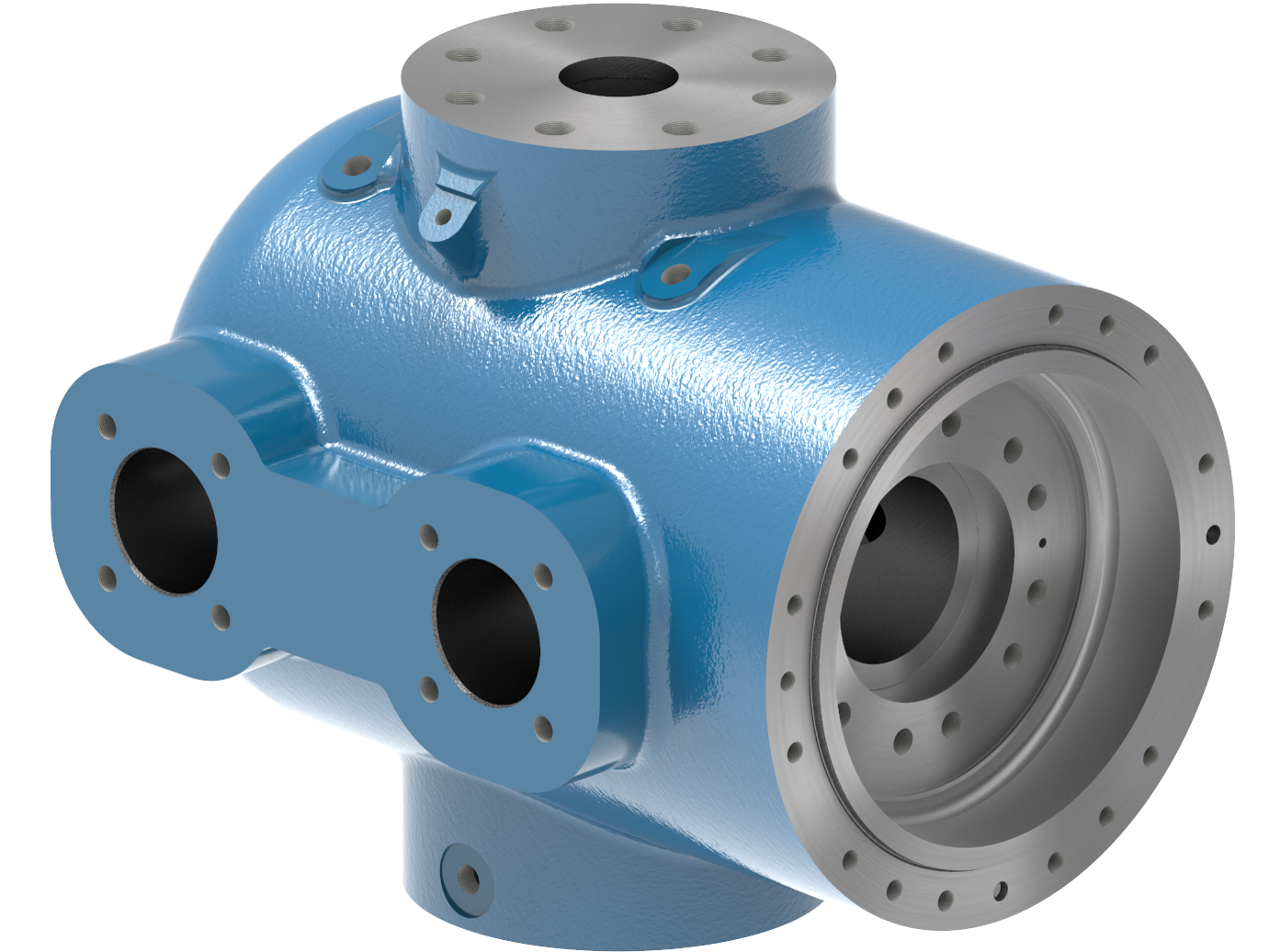

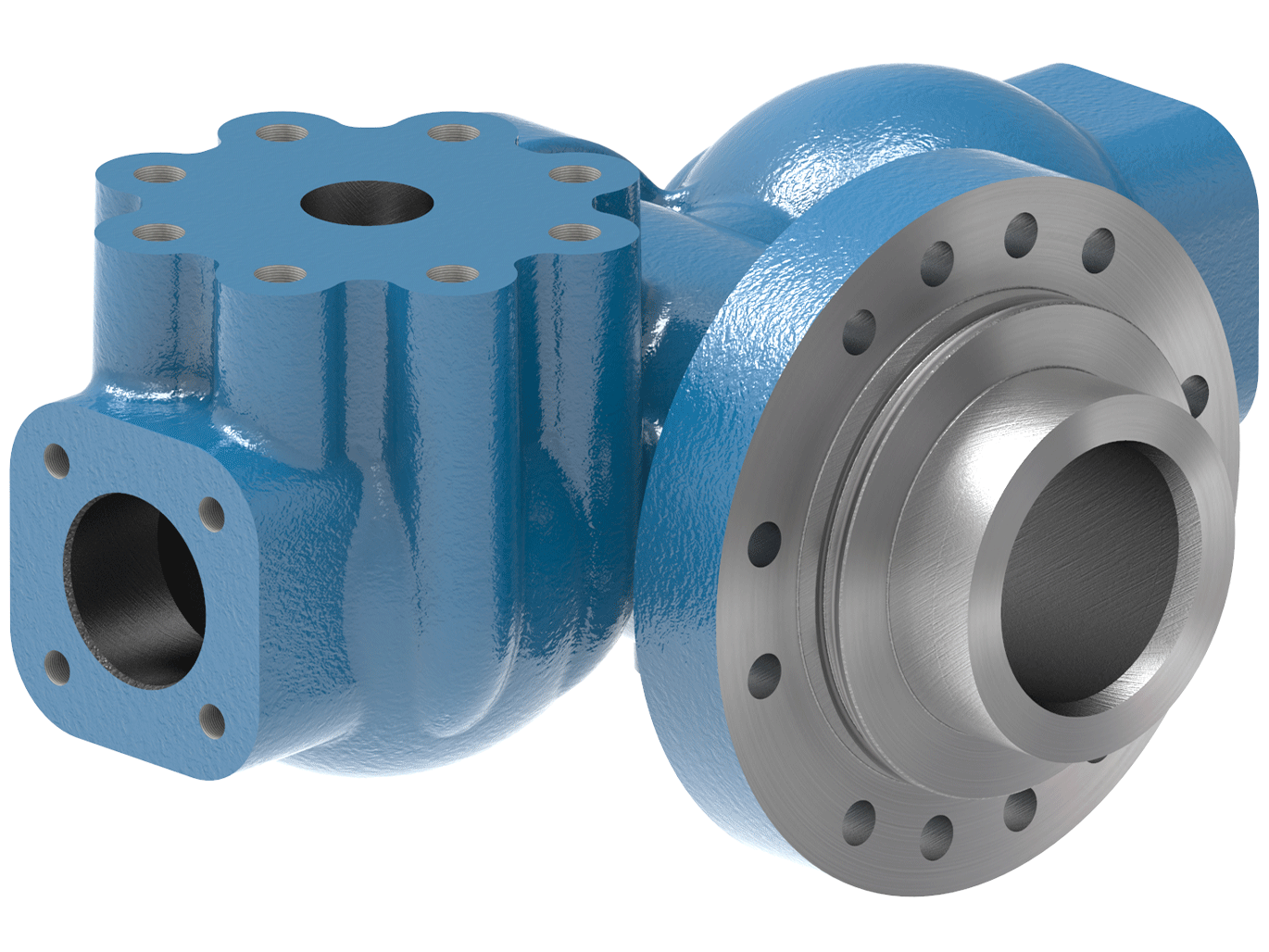

创新设计气缸



通过使用有效平衡可靠性和性能的气阀,Ariel 生产的多用途气缸可在较宽的压力范围内、不折不扣的使用。对于每个压缩机机架规格,Ariel 系列气缸都能够充分利用该机架的功率和活塞杆载荷能力。气缸可按数百种不同的配置组合在一起,以提供精确的气量和所需的气体压力。

Ariel 工程师和行业专家利用 Ariel 7 性能软件为特定应用进行压缩机配置的建模和设计。可以使用我们过去和现在的所有气缸设计,复制模拟您现有的压缩机运行或设计新的机型。
