Ariel JGN/JGQ






小机型产品线



JGN/JGQ

在气田应用中,该款分体式往复压缩机可轻松与高速发动机匹配。可以配备高压气缸,JGN 和 JGQ 是气举和 CNG 机动车燃料加注应用的极佳选择。

客户可以选择使用 JGN 和 JGQ 为三级压缩配置应用构建其小功率租赁机组。这两款机架 (250-280 BHP) 的坚固特性为运营商提供了处理要求严苛的现场气体条件所需的实力。JGN 和 JGQ 让您能够使用各种功能强大的气阀和卸荷器,即使在现场条件发生变化时也能够通用。

  JGN JGQ

额定功率(千瓦)

94

104

行程(毫米)

89

76

最高转速

1,500

1,800

活塞速度

4.5

4.6

活塞杆直径 (毫米)

29

29

活塞杆总载荷(千牛顿)

80

89

拉伸载荷(千牛顿)

40

44

压缩载荷(千牛顿)

44

49

平均重量(千克)

635

635

最大长度(毫米)

940

940

标称宽度(毫米)

1575

1575

曲轴中心线(毫米)

235

235

  JGN JGQ

额定功率(千瓦)

188

209

行程(毫米)

89

76

最高转速

1,500

1,800

活塞速度

4.5

4.6

活塞杆直径 (毫米)

29

29

活塞杆总载荷(千牛顿)

80

89

拉伸载荷(千牛顿)

40

44

压缩载荷(千牛顿)

44

49

平均重量(千克)

998

998

最大长度(毫米)

864

864

标称宽度(毫米)

2108

2108

曲轴中心线(毫米)

235

235




产品特性



精密轴瓦



每台 Ariel 压缩机均配备精密机加工的三层金属主轴承和连杆轴承。

通用型卸荷装置



多数 Ariel 气缸都配有手动、缸头端可变容积余隙腔 (VVCP)。某些应用场合可提供气动吸气阀卸荷器。

高效气阀



网状气阀专为中速设计,采用标准化非金属密封件。气阀选择符合确立的低气阀流速标准。




材料

  • 灰铸铁曲轴箱:  锻钢曲轴、灰铸铁十字头滑道、三层金属主轴承

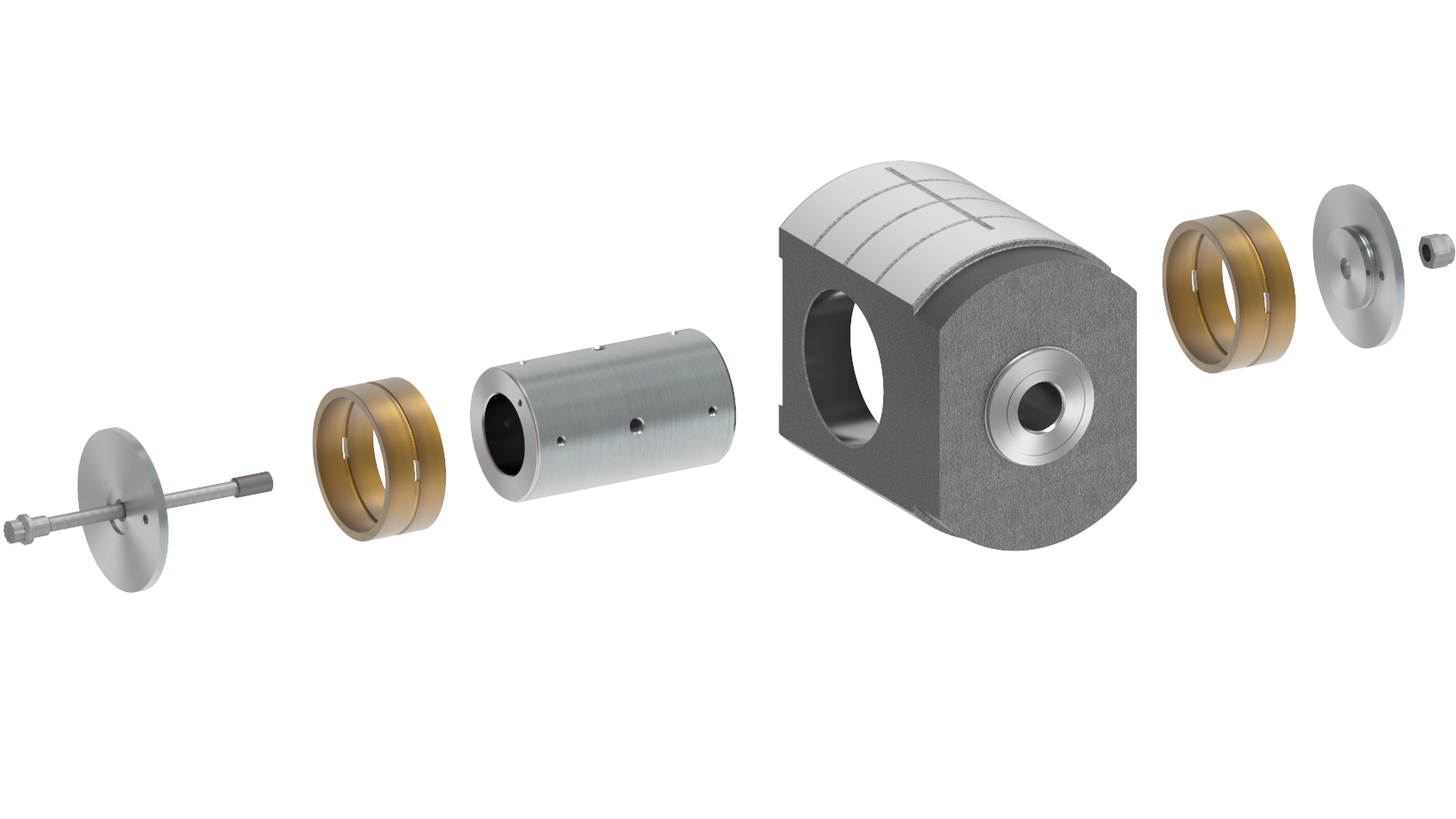

  • 球墨铸铁十字头: 合金钢十字头销
  • 锻钢连杆: 青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓

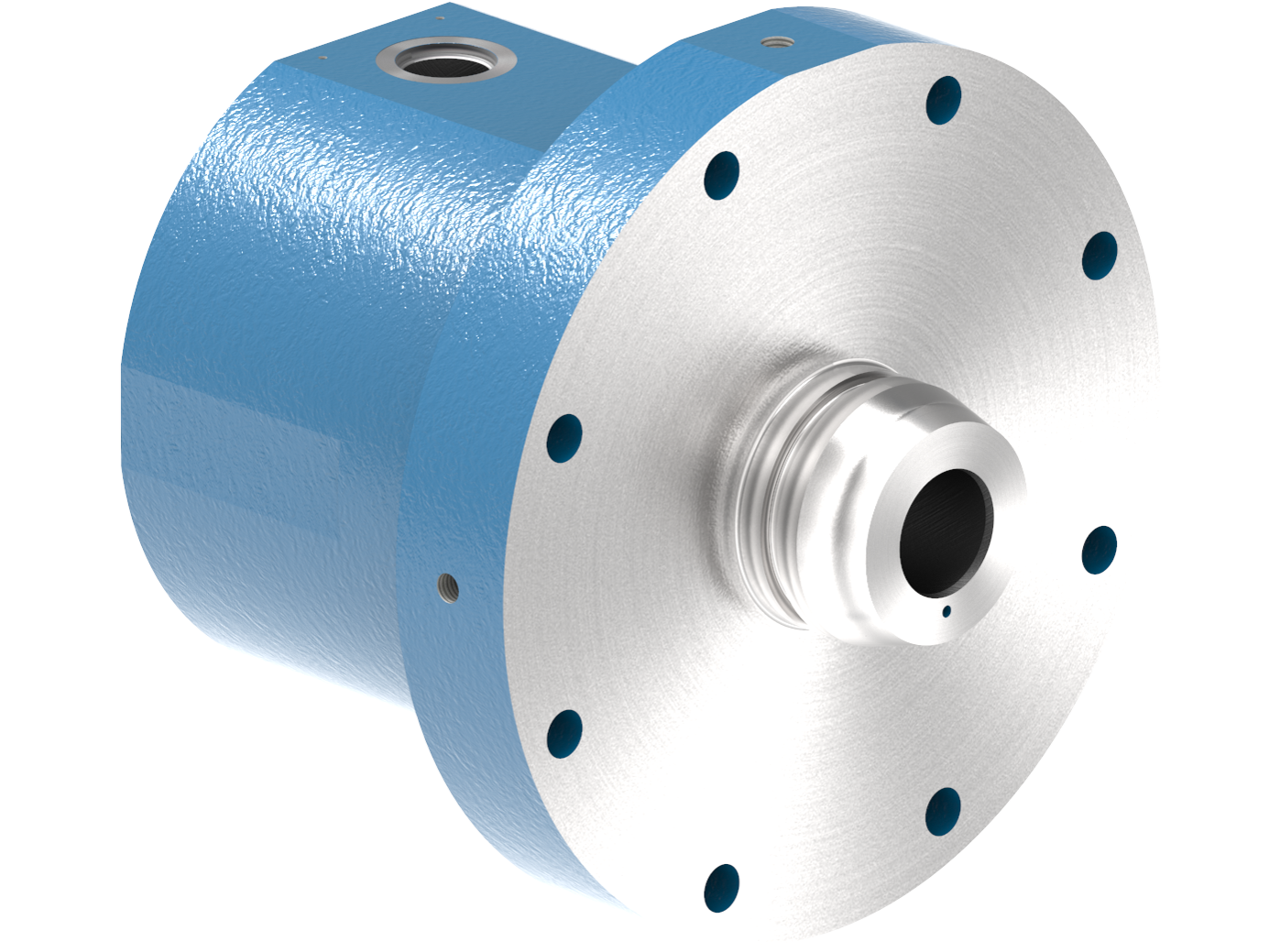

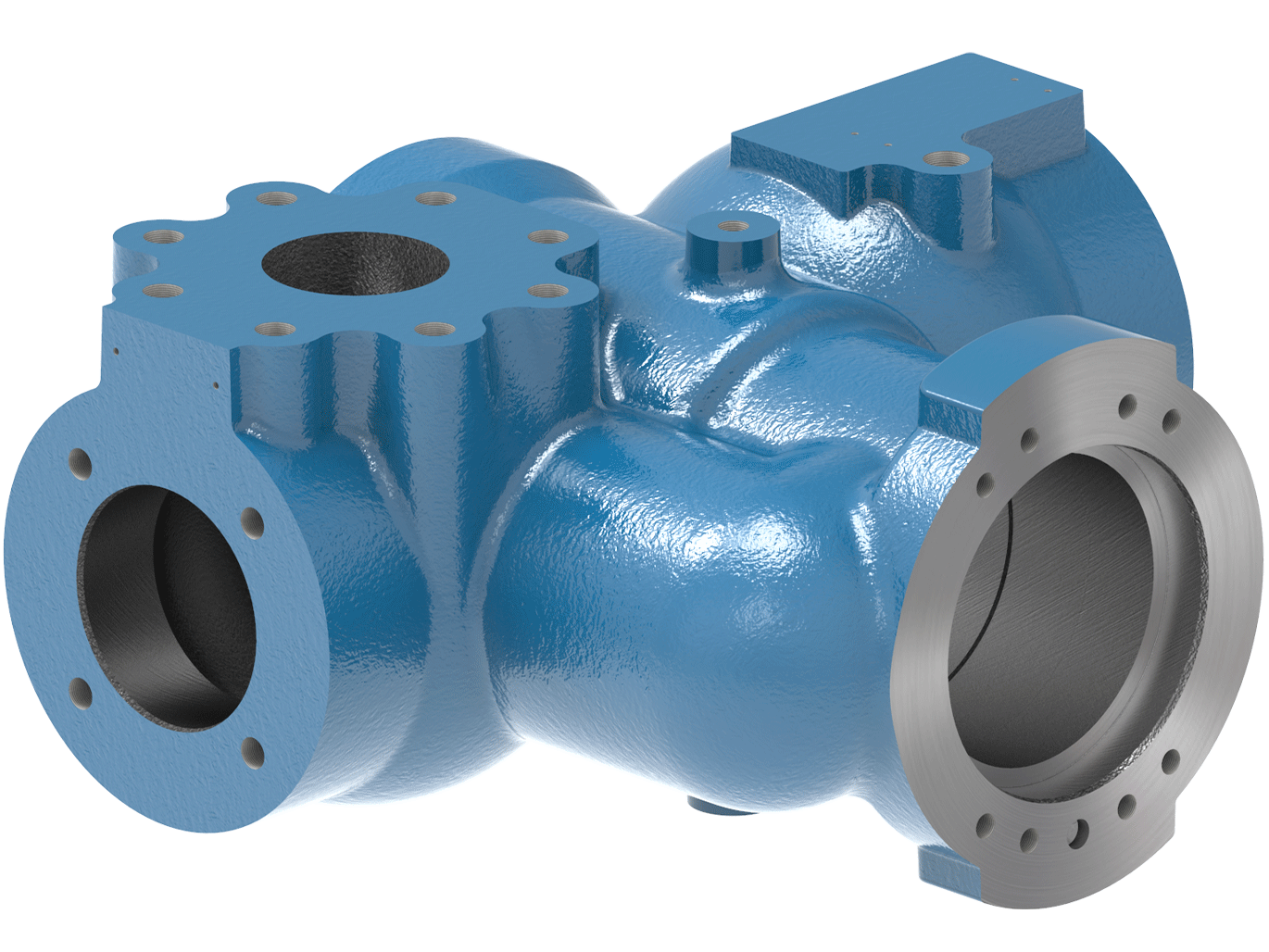

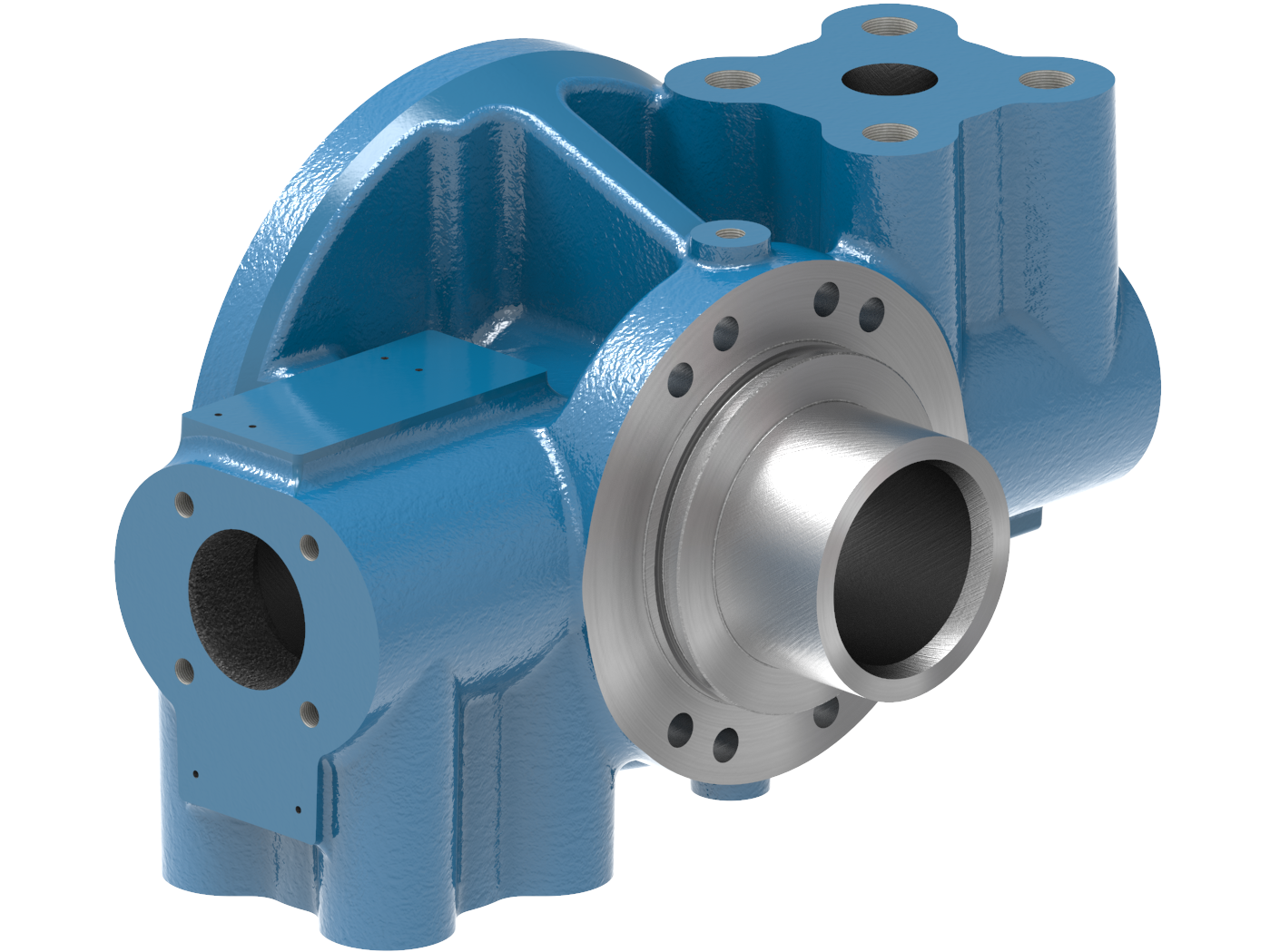

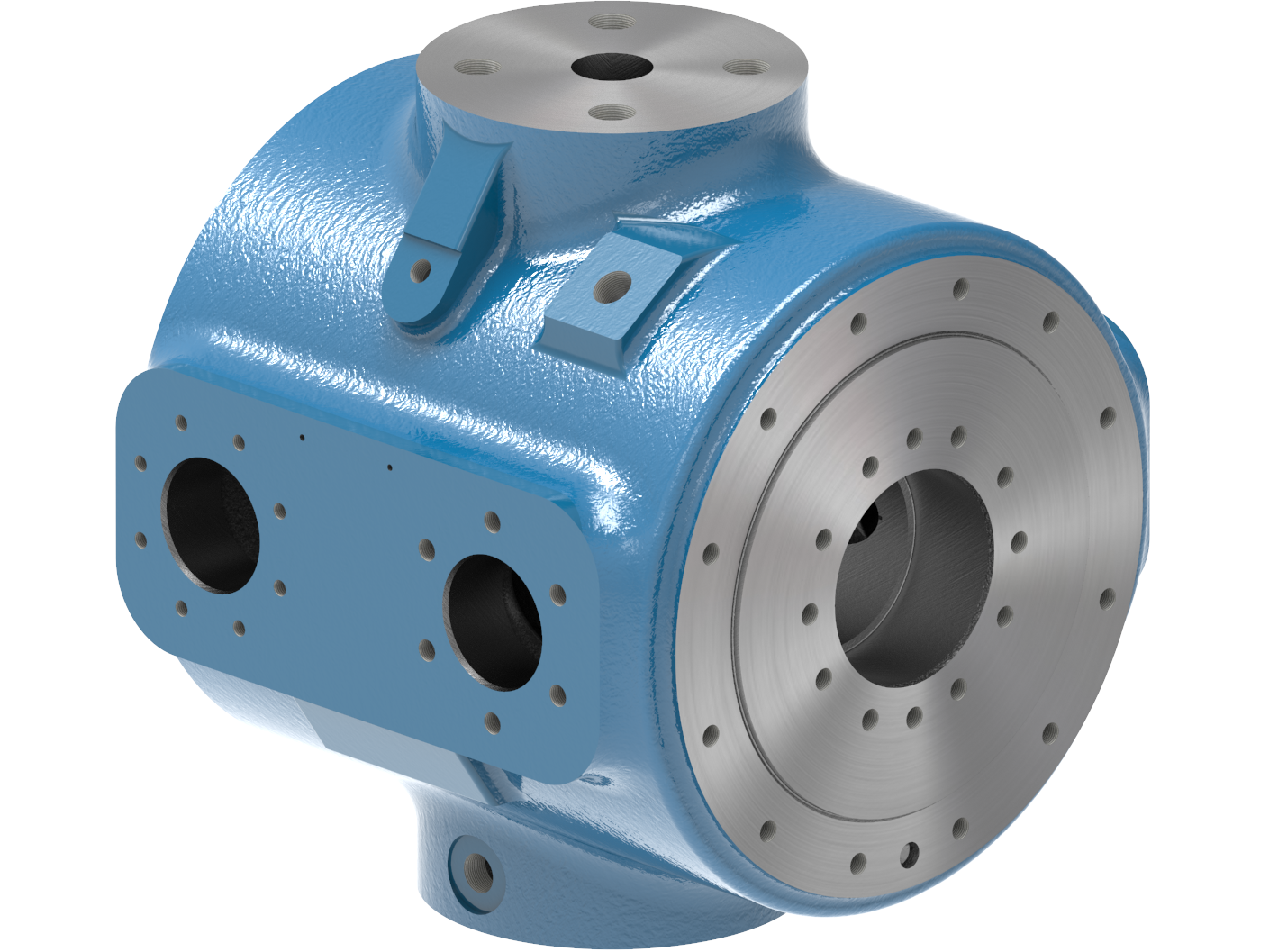

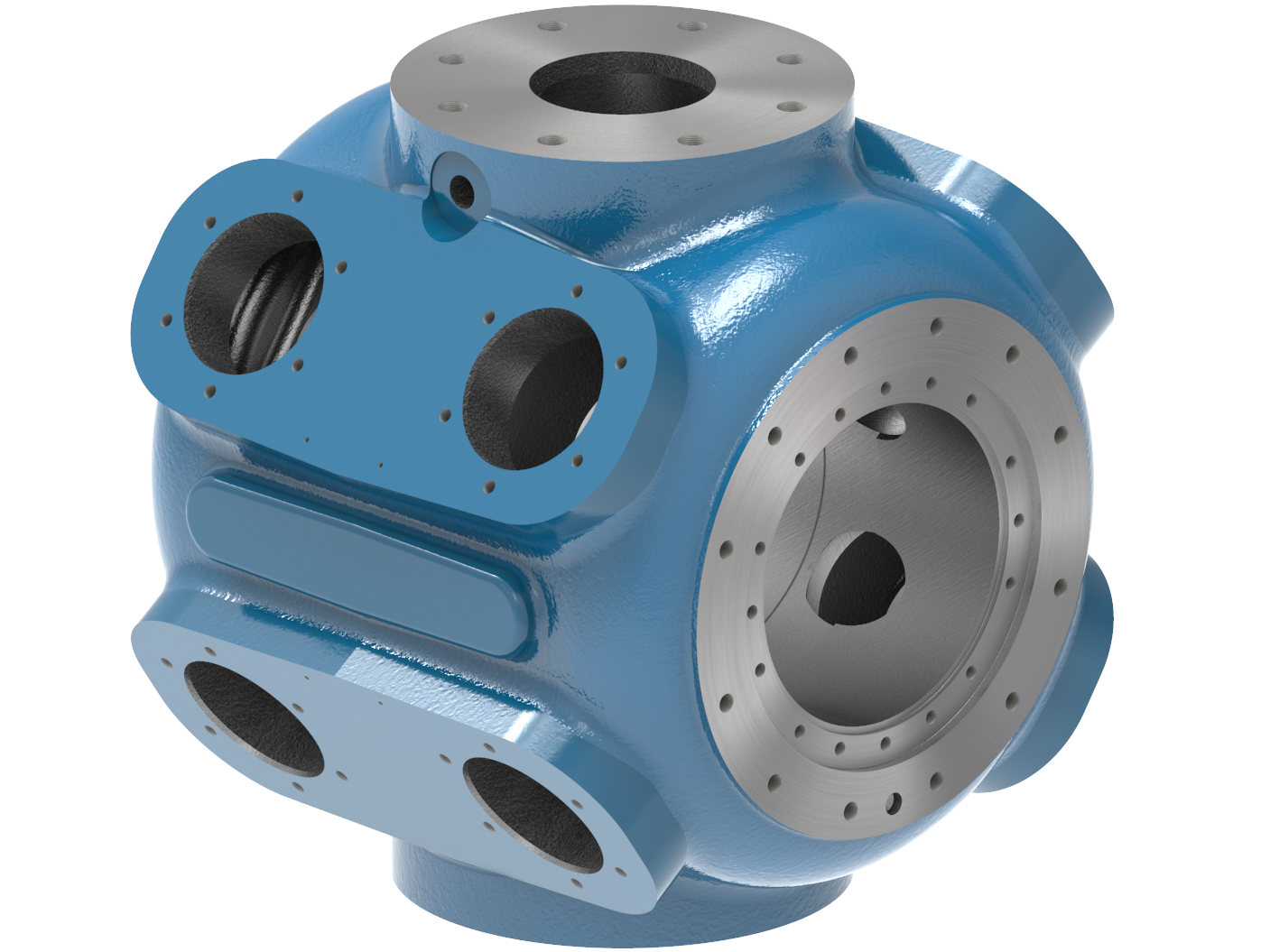

创新设计气缸



通过使用有效平衡可靠性和性能的气阀,Ariel 生产的多用途气缸可在较宽的压力范围内、不折不扣的使用。对于每个压缩机机架规格,Ariel 系列气缸都能够充分利用该机架的功率和活塞杆载荷能力。气缸可按数百种不同的配置组合在一起,以提供精确的气量和所需的气体压力。

Ariel 工程师和行业专家利用 Ariel 7 性能软件为特定应用进行压缩机配置的建模和设计。可以使用我们过去和现在的所有气缸设计,复制模拟您现有的压缩机运行或设计新的机型。
