Ariel JGM/JGP






小机型产品线



JGM/JGP

Ariel JGM 和 JGP 系列压缩机以性价比著称,特别适用于集气、气举及 CNG 应用。该系列往复式压缩机可与多种高速发动机方便地配合使用。

JGM 和 JGP 机型可应对高达 170 BHP 的功率,占用不大的空间便可承担气田大范围吸、排气条件的压缩工作。通过庞大的气缸库组合,JGM 和 JGP 可实现高达 4 级的压缩,在相应的功率范围内有多种配置选项。

  JGM JGP

额定功率(千瓦)

63

63

行程(毫米)

89

76

最高转速

1,500

1,800

活塞速度

4.5

4.6

活塞杆直径 (毫米)

29

29

活塞杆总载荷(千牛顿)

53

53

拉伸载荷(千牛顿)

27

27

压缩载荷(千牛顿)

31

31

平均重量(千克)

635

635

最大长度(毫米)

940

940

标称宽度(毫米)

1575

1575

曲轴中心线(毫米)

235

235

  JGM JGP

额定功率(千瓦)

127

127

行程(毫米)

89

76

最高转速

1,500

1,800

活塞速度

4.5

4.6

活塞杆直径 (毫米)

29

29

活塞杆总载荷(千牛顿)

53

53

拉伸载荷(千牛顿)

27

27

压缩载荷(千牛顿)

31

31

平均重量(千克)

998

998

最大长度(毫米)

864

864

标称宽度(毫米)

2108

2108

曲轴中心线(毫米)

235

235




产品特性

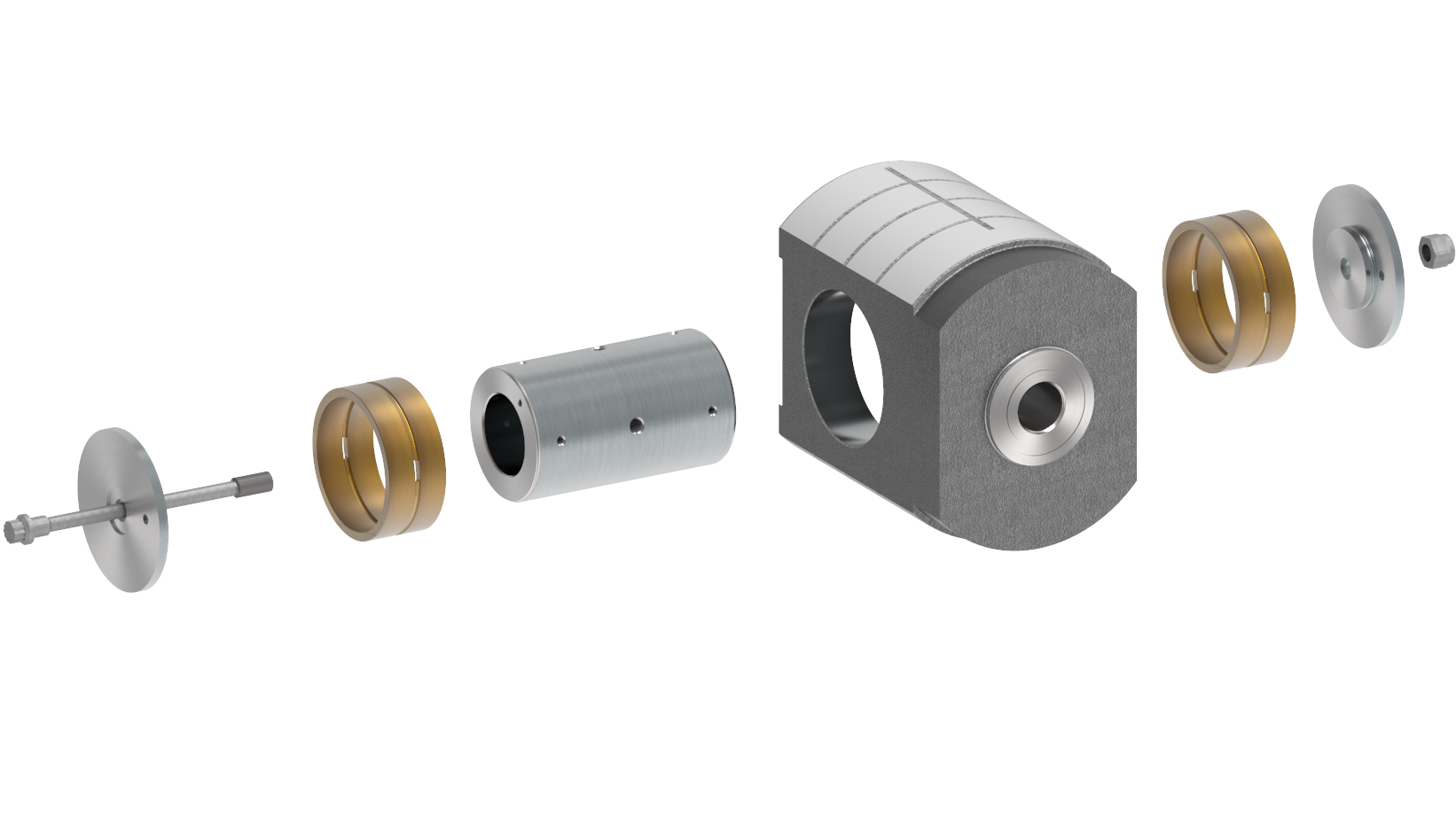

坚固的十字头



Ariel 整体式、长使用寿命十字头,配备硬化、磨光的钢十字头销,采用顶部和底部全压润滑从而将磨损降至最小。

通用型卸荷装置



多数 Ariel 气缸都配有手动式、缸头端可变容积余隙腔 (VVCP)。某些应用场合可提供气动吸气阀卸荷器。

高效润滑油过滤器



Ariel JGM/JGP 压缩机配备高效非旁通旋压式润滑油过滤器,精度为额定标称值 5 微米和绝对值 17 微米。




材料

  • 灰铸铁曲轴箱:  锻钢曲轴、灰铸铁十字头滑道、三层金属主轴承

  • 灰铸铁十字头: 合金钢十字头销
  • 球墨铸铁连杆: 青铜十字头销衬套、三金属连杆轴承、8 级拉力螺栓

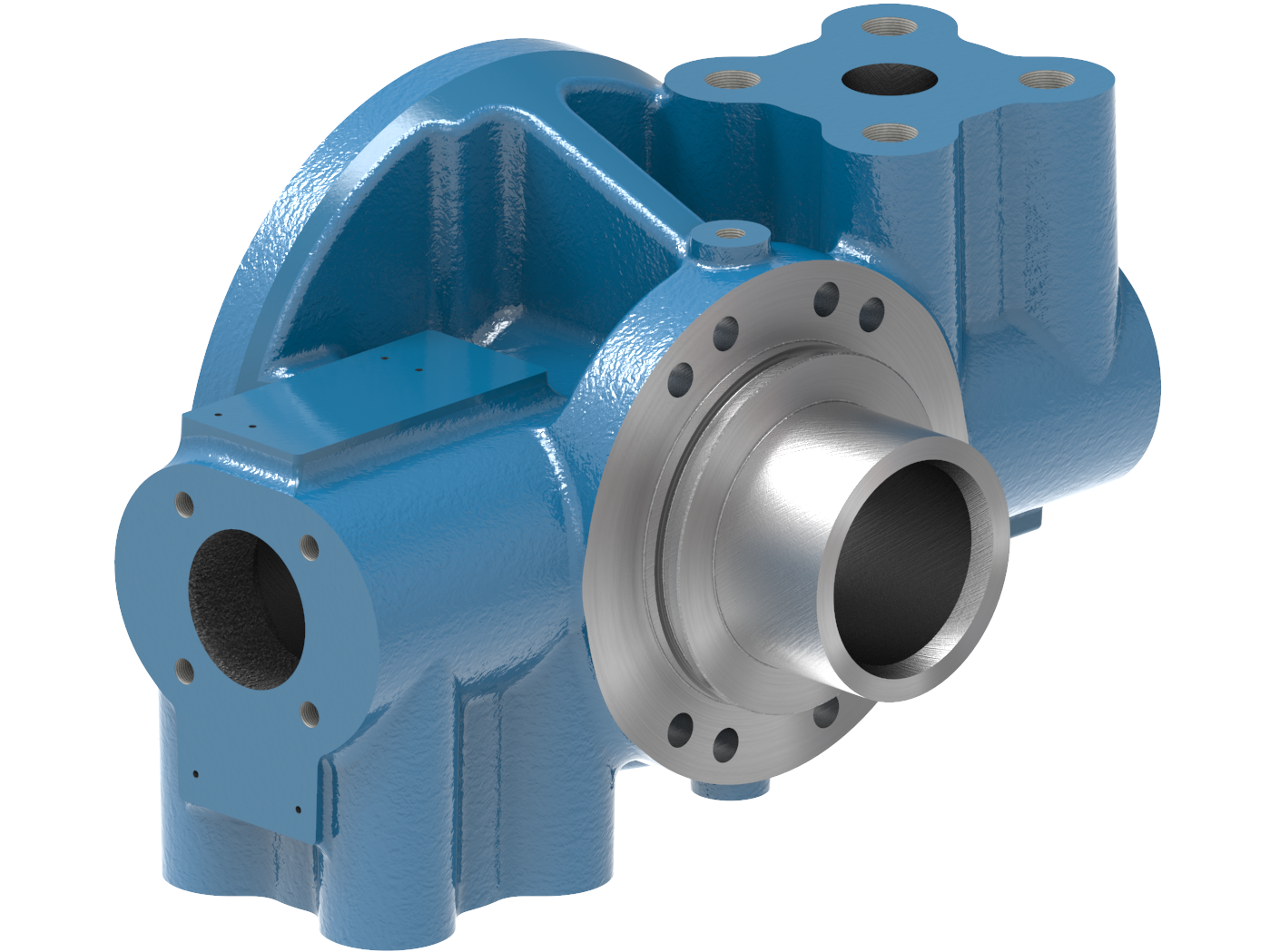

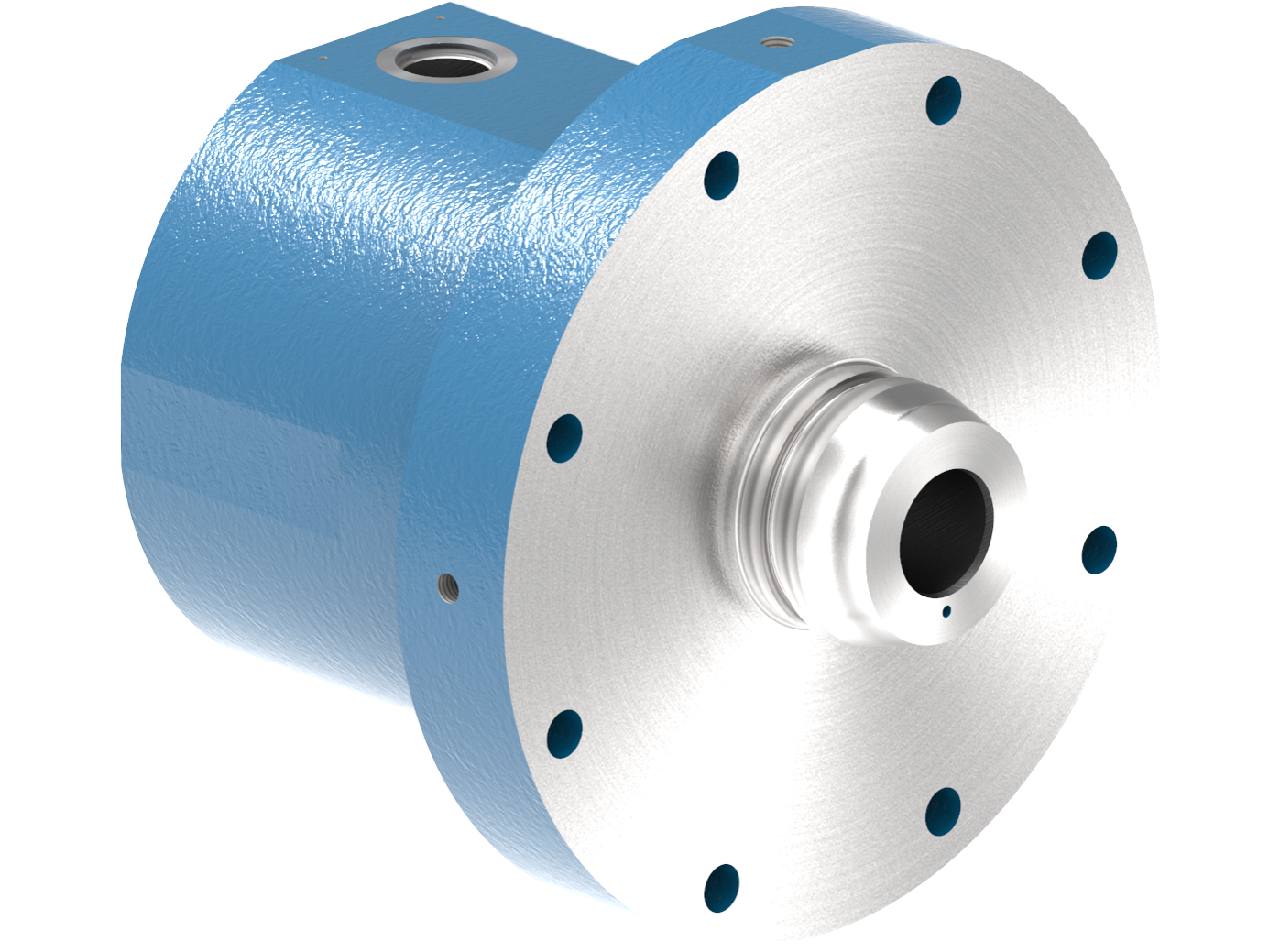

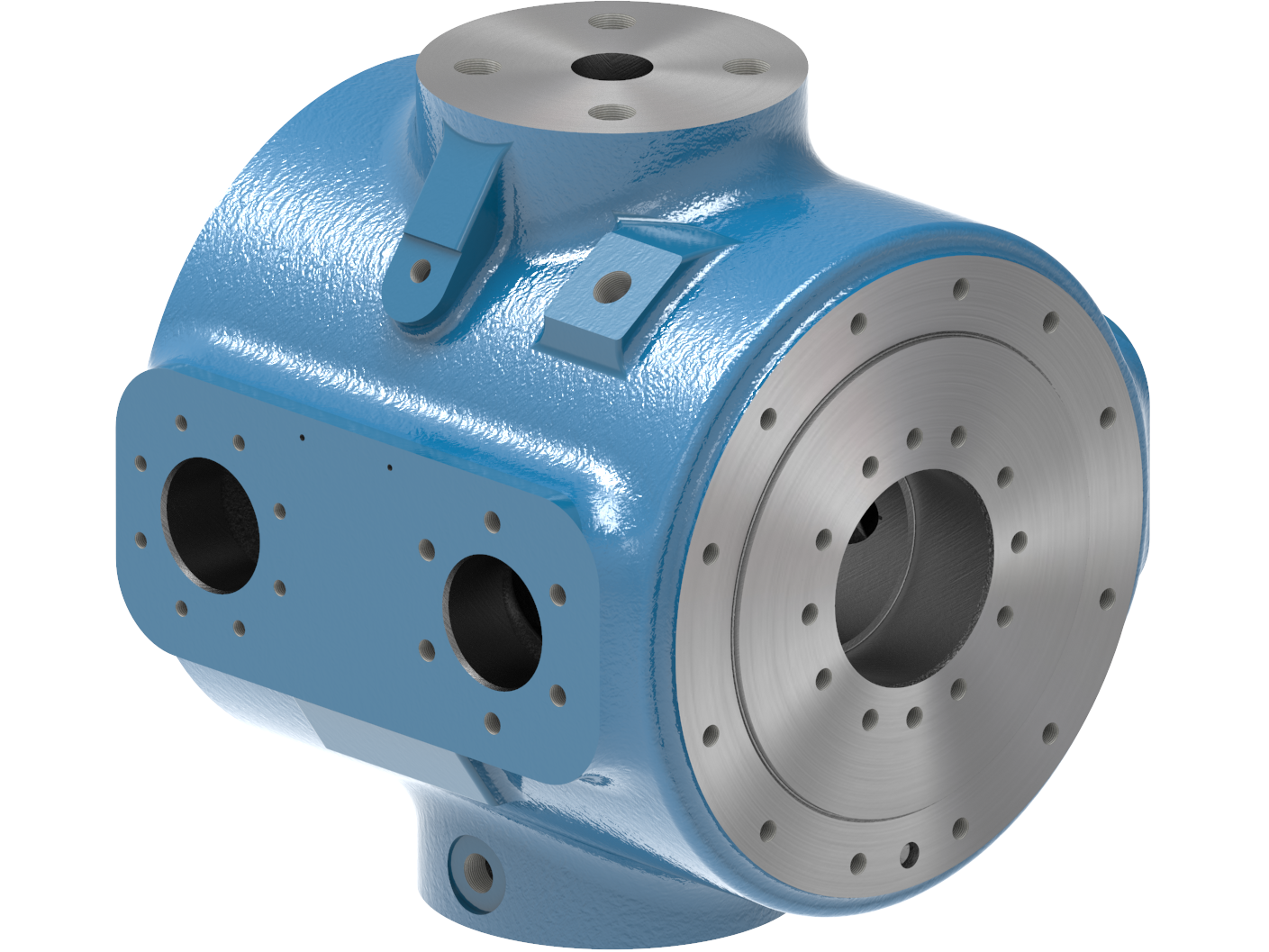

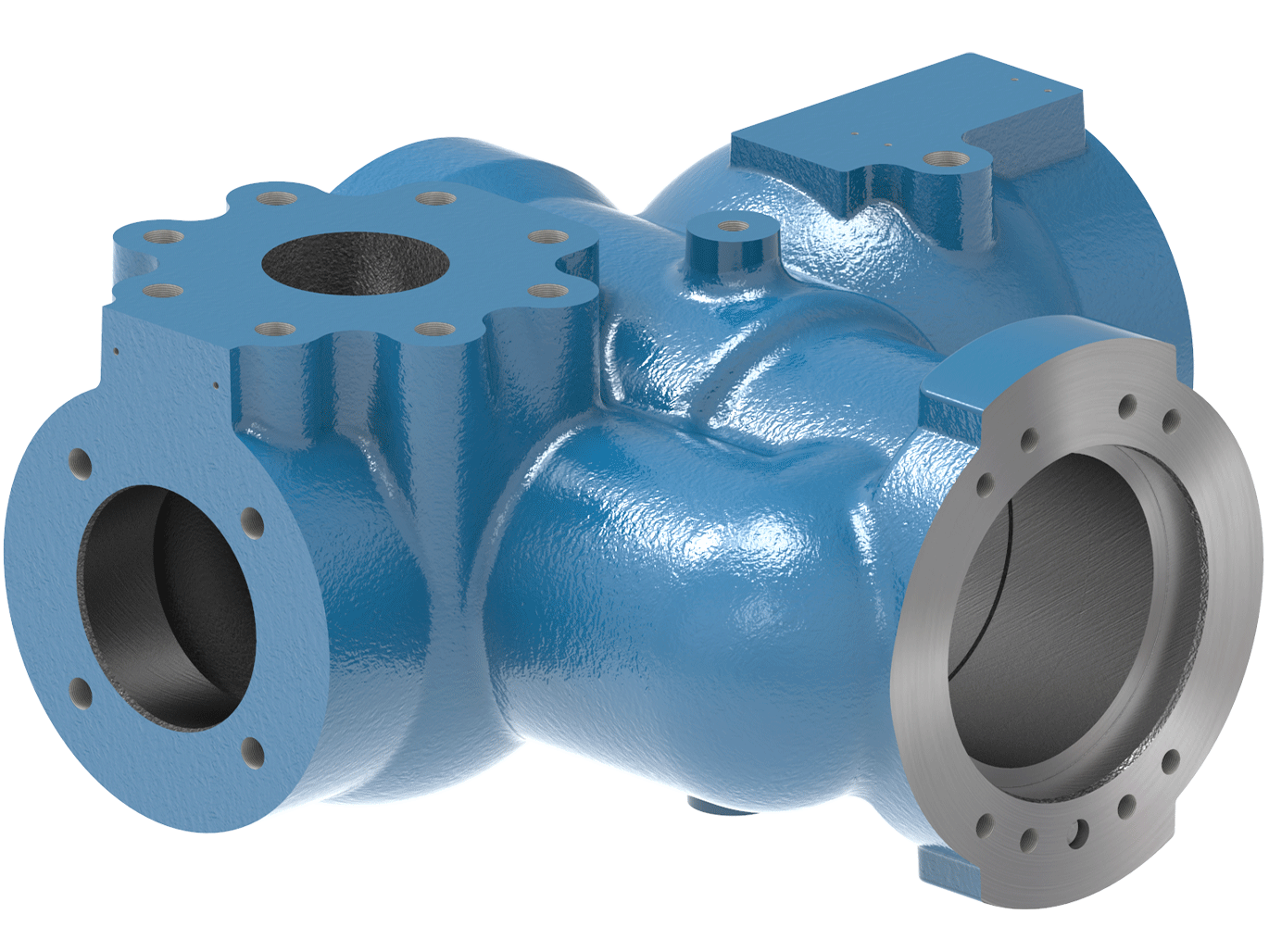

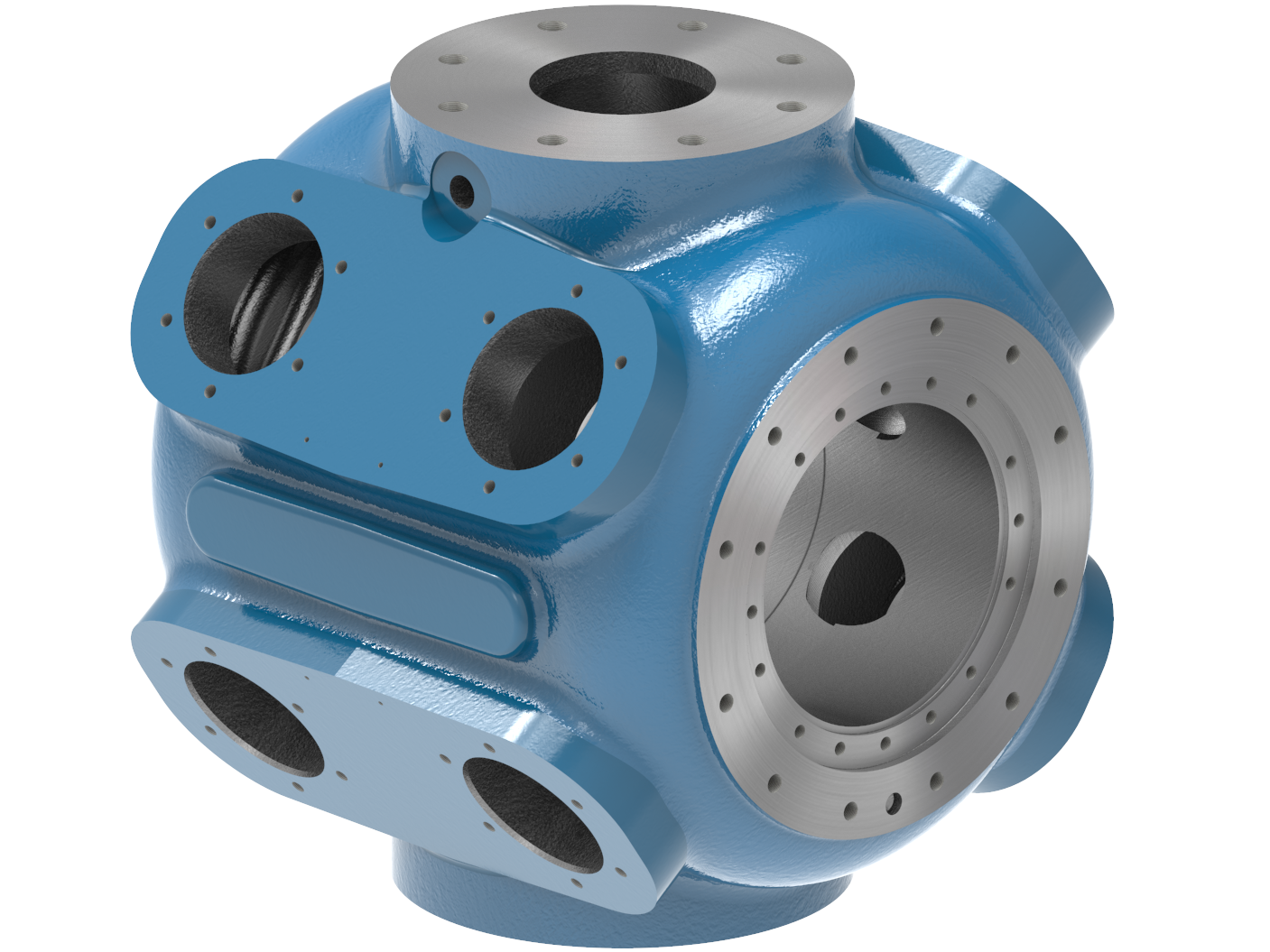

创新设计气缸



通过使用有效平衡可靠性和性能的气阀,Ariel 生产的多用途气缸可在较宽的压力范围内、不折不扣的使用。对于每个压缩机机架规格,Ariel 系列气缸都能够充分利用该机架的功率和活塞杆载荷能力。气缸可按数百种不同的配置组合在一起,以提供精确的气量和所需的气体压力。

Ariel 工程师和行业专家利用 Ariel 7 性能软件为特定应用进行压缩机配置的建模和设计。可以使用我们过去和现在的所有气缸设计,复制模拟您现有的压缩机运行或设计新的机型。
