Ariel JGJ






中机型产品线



JGJ

JGJ 是中型、分体、往复式压缩机,非常适用于中型气井的集气应用。JGJ 尤其适用于燃料气增压应用,通常与电机及天然气驱动机配合使用。

JGJ 为高速、短冲程机组提供了相对大的功率。JGJ 可提供对比于自身尺寸更大的活塞杆载荷,其可靠性广受好评,现已成为燃料气增压市场的主流设备。

  JGJ

额定功率(千瓦)

462

行程(毫米)

89

最高转速

1,800

活塞速度

5.3

活塞杆直径 (毫米)

38

活塞杆总载荷(千牛顿)

187

拉伸载荷(千牛顿)

93

压缩载荷(千牛顿)

102

平均重量(千克)

2,177

最大长度(毫米)

1,041

标称宽度(毫米)

2,642

曲轴中心线(毫米)

305

  JGJ

额定功率(千瓦)

925

行程(毫米)

89

最高转速

1,800

活塞速度

5.3

活塞杆直径 (毫米)

38

活塞杆总载荷(千牛顿)

187

拉伸载荷(千牛顿)

93

压缩载荷(千牛顿)

102

平均重量(千克)

4,354

最大长度(毫米)

1,981

标称宽度(毫米)

2,642

曲轴中心线(毫米)

305

  JGJ

额定功率(千瓦)

1,387

行程(毫米)

89

最高转速

1,800

活塞速度

5.3

活塞杆直径 (毫米)

38

活塞杆总载荷(千牛顿)

187

拉伸载荷(千牛顿)

93

压缩载荷(千牛顿)

102

平均重量(千克)

6,532

最大长度(毫米)

2,743

标称宽度(毫米)

2,642

曲轴中心线(毫米)

305




产品特性



高效气阀



网状气阀专为中速设计,采用标准化非金属密封件。气阀选择符合确立的低气阀流速标准。

精密轴瓦



每台 Ariel 压缩机均配备精密机加工的三层金属主轴承和连杆轴承。

坚固连杆



JGJ 压缩机配备持久耐用连杆,锻钢材料制造、具有重载 "I" 型断面及四螺栓连接。




材料

  • 灰铸铁曲轴箱: 锻钢曲轴、灰铸铁十字头滑道、青铜止推轴承、三层金属主轴承

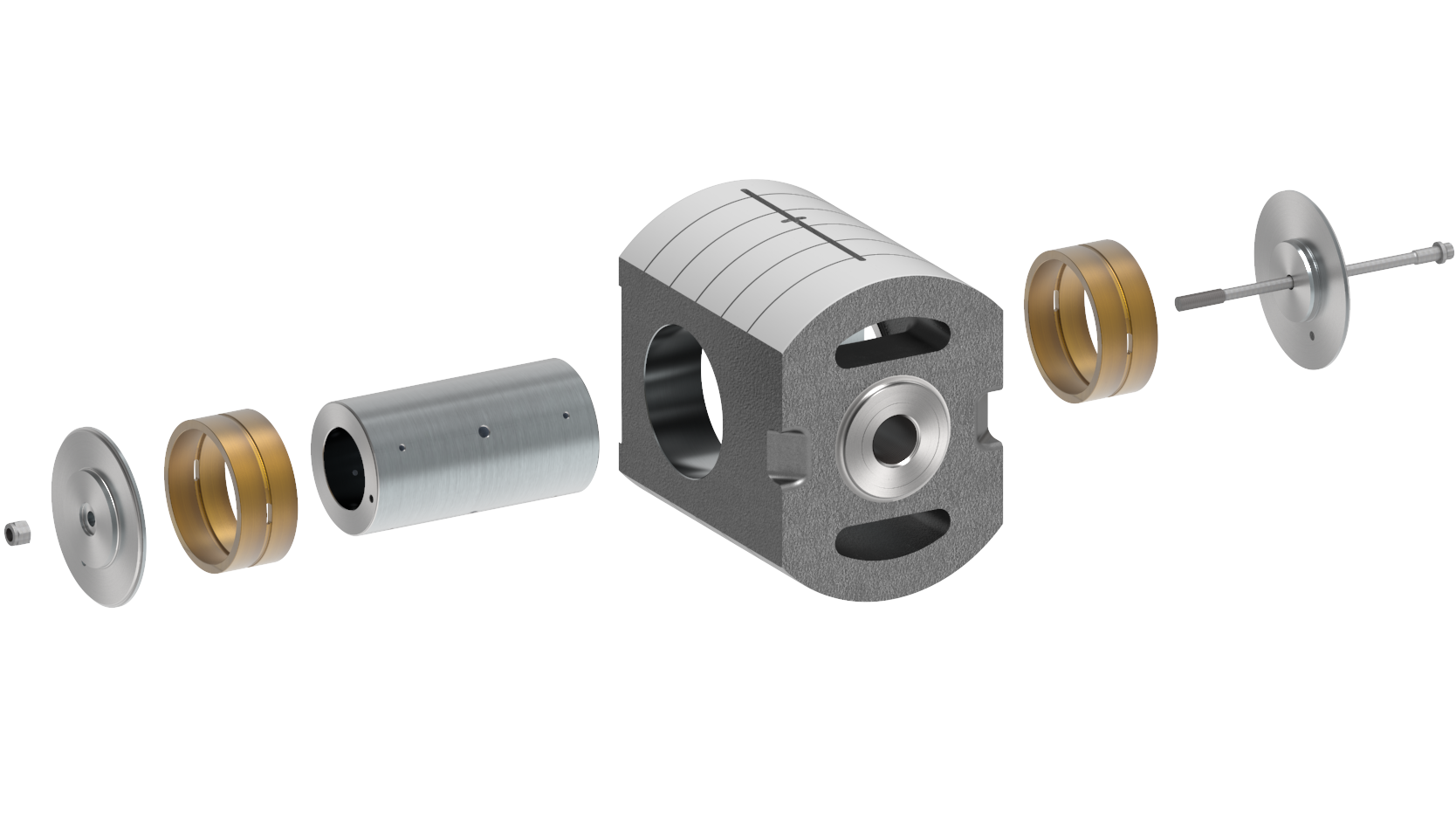

  • 球墨铸铁十字头: 合金钢十字头销
  • 锻钢连杆: 青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓

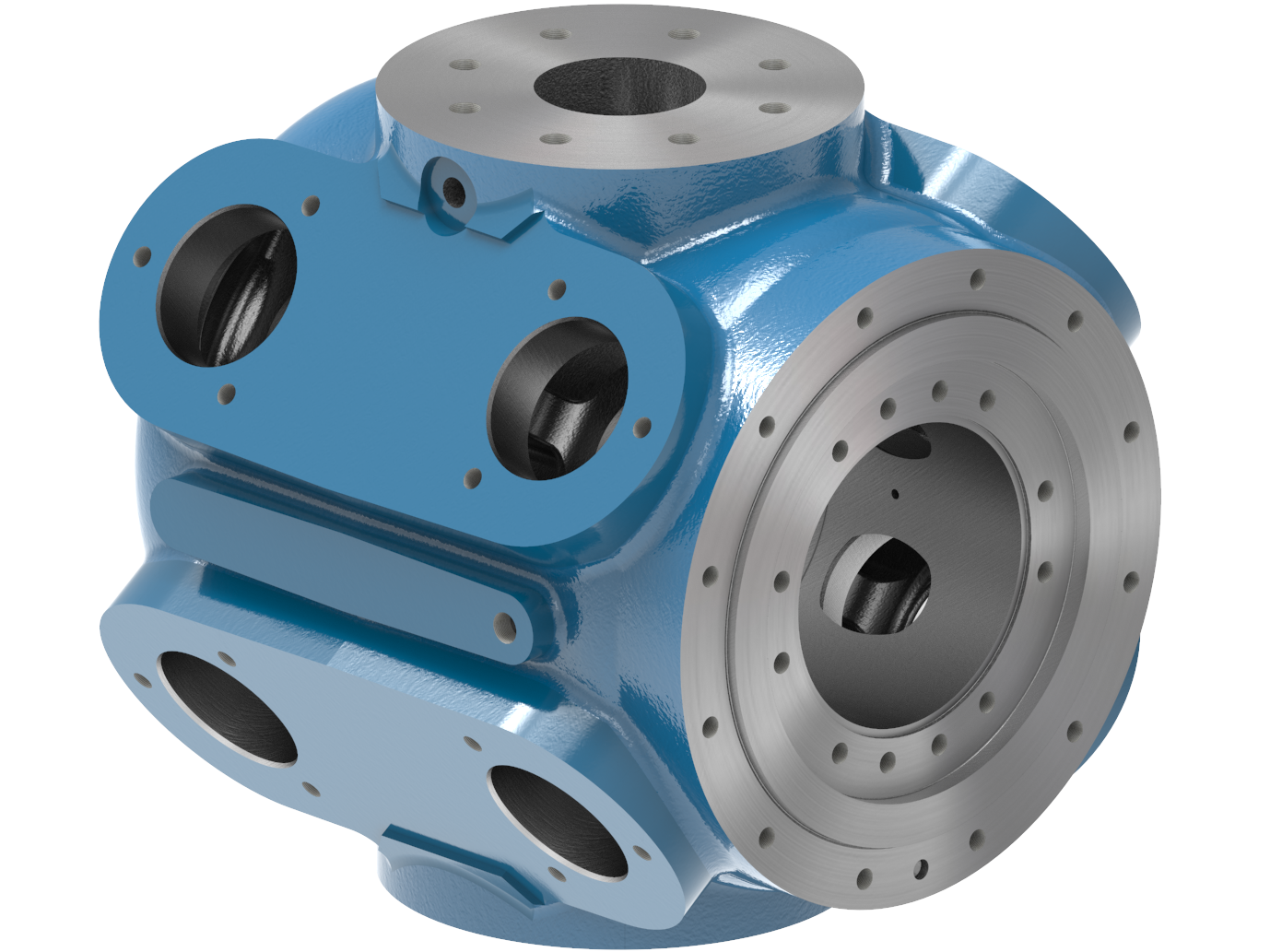

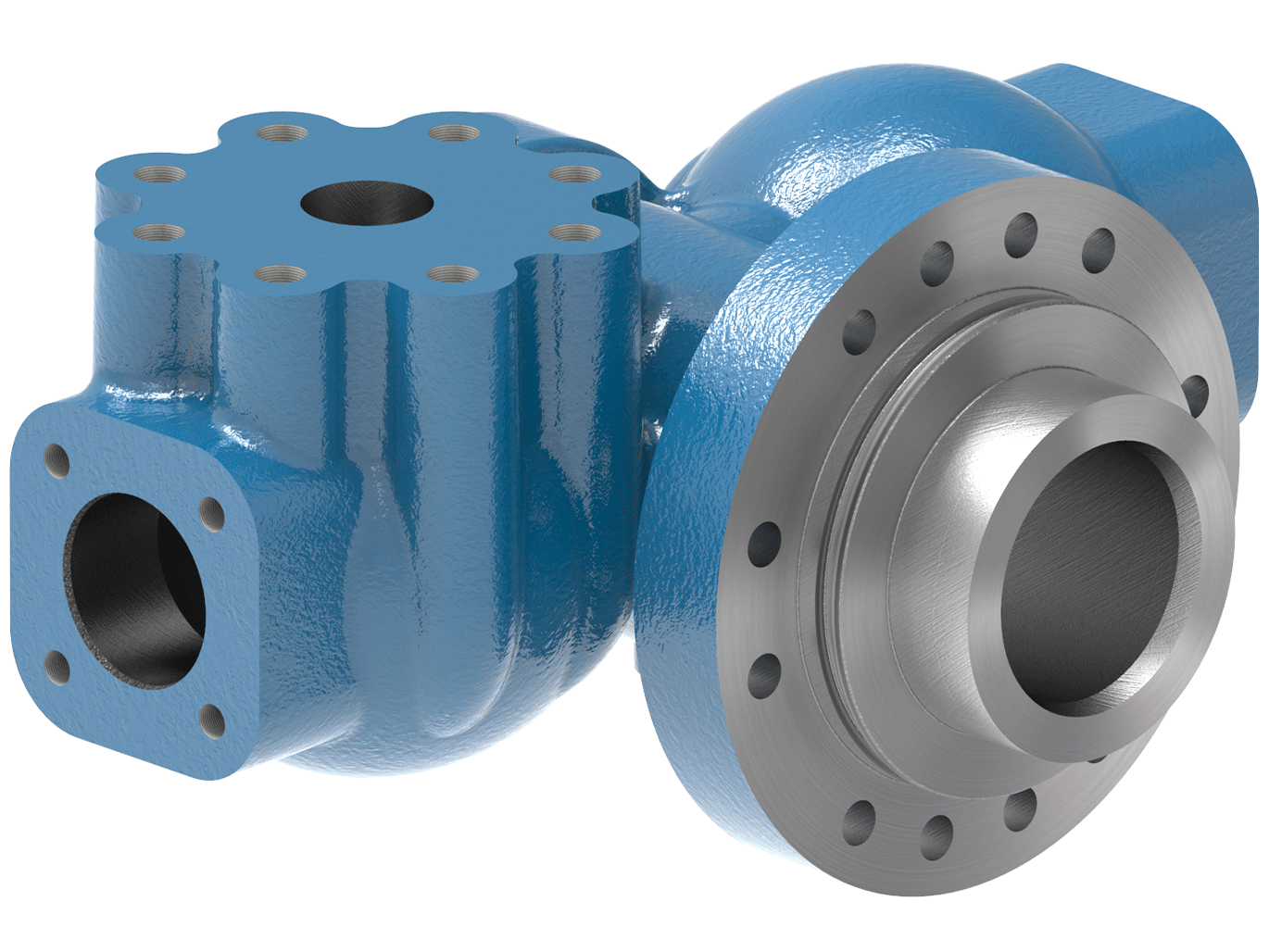

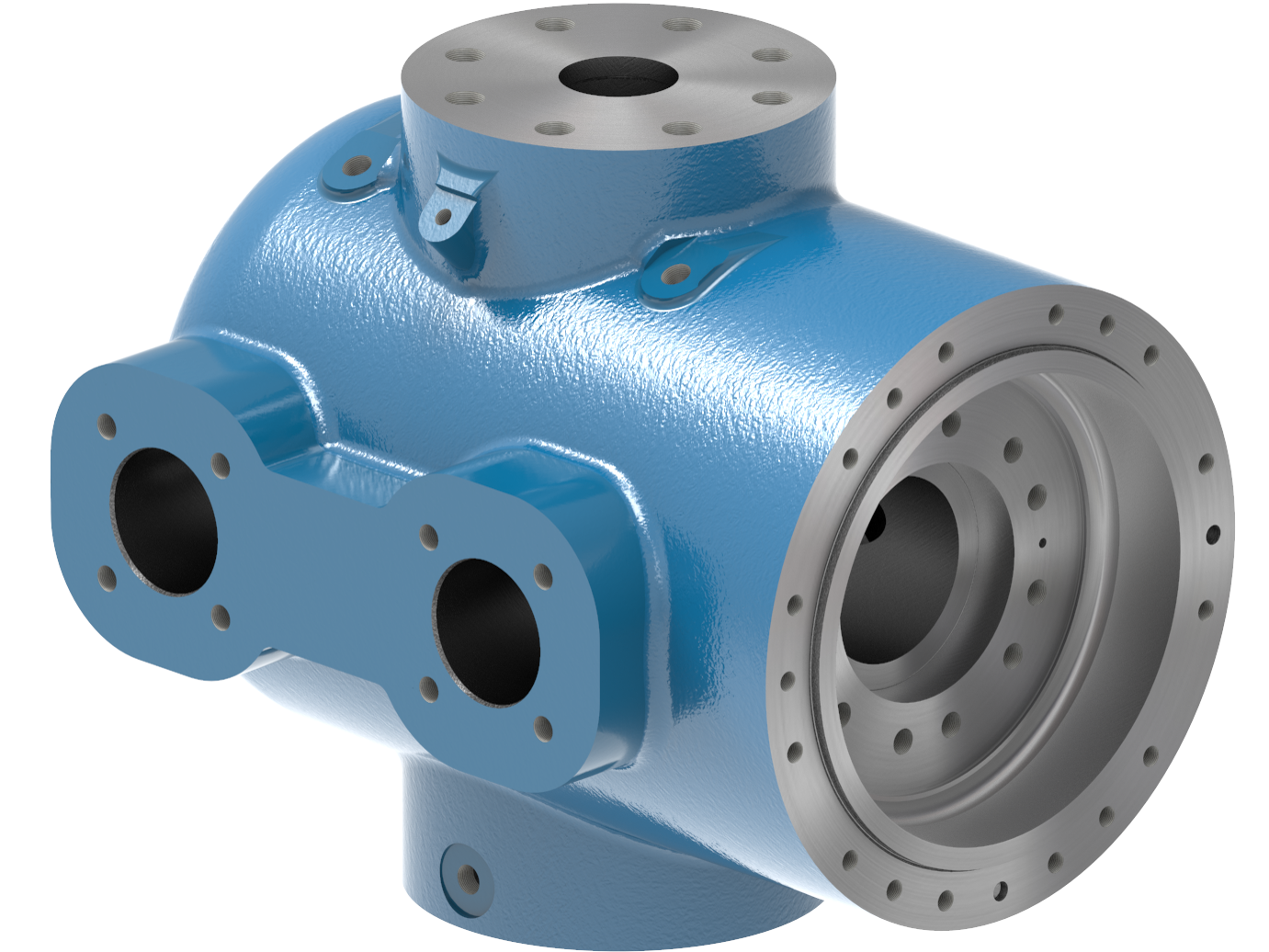

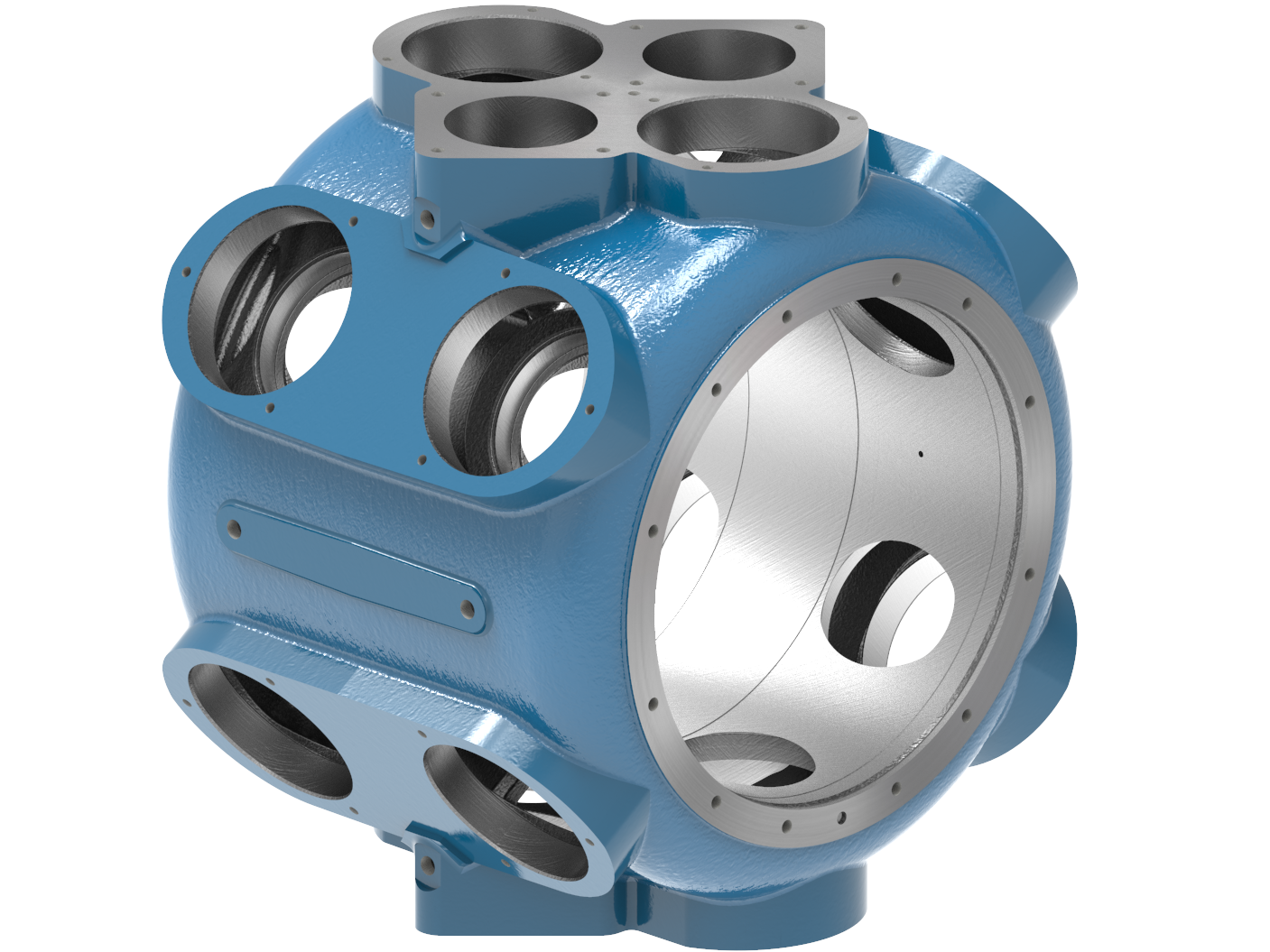

创新设计气缸



通过使用有效平衡可靠性和性能的气阀,Ariel 生产的多用途气缸可在较宽的压力范围内、不折不扣的使用。对于每个压缩机机架规格,Ariel 系列气缸都能够充分利用该机架的功率和活塞杆载荷能力。气缸可按数百种不同的配置组合在一起,以提供精确的气量和所需的气体压力。

Ariel 工程师和行业专家利用 Ariel 7 性能软件为特定应用进行压缩机配置的建模和设计。可以使用我们过去和现在的所有气缸设计,复制模拟您现有的压缩机运行或设计新的机型。
