Ariel JGC/JGD/JGF






大机型产品线



JGC/JGD/JGF

JGC/JGD/JGF – Ariel 大型中速往复压缩机设计为电动及天然气发动机驱动。该系列压缩机适用于高压缩能力项目的大功率驱动机。

JGC/D/F 可提供 2,000、4,000 或 6,000 马力(取决于拐数),适用于工艺和工业气体、多产页岩井和其他众多压缩机应用。

  JGC JGD JGF

额定功率(千瓦)

1,544

1,544

1,544

行程(毫米)

165

140

127

最高转速

1,000

1,200

1,400

活塞速度

5.5

5.6

5.9

活塞杆直径 (毫米)

64

64

64

活塞杆总载荷(千牛顿)

507

507

507

拉伸载荷(千牛顿)

254

254

254

压缩载荷(千牛顿)

267

267

267

平均重量(千克)

6,350

6,350

6,350

最大长度(毫米)

1,702

1,702

1,702

标称宽度(毫米)

4,699

4,699

4,699

曲轴中心线(毫米)

559

559

559

  JGC JGD JGF

额定功率(千瓦)

3,087

3,087

3,087

行程(毫米)

165

140

127

最高转速

1,000

1,200

1,400

活塞速度

5.5

5.6

5.9

活塞杆直径 (毫米)

64

64

64

活塞杆总载荷(千牛顿)

507

507

507

拉伸载荷(千牛顿)

254

254

254

压缩载荷(千牛顿)

267

267

267

平均重量(千克)

13,608

13,608

13,608

最大长度(毫米)

2,972

2,972

2,972

标称宽度(毫米)

4,699

4,699

4,699

曲轴中心线(毫米)

559

559

559

  JGC JGD JGF

额定功率(千瓦)

4,631

4,631

4,631

行程(毫米)

165

140

127

最高转速

1,000

1,200

1,400

活塞速度

5.5

5.6

5.9

活塞杆直径 (毫米)

64

64

64

活塞杆总载荷(千牛顿)

507

507

507

拉伸载荷(千牛顿)

254

254

254

压缩载荷(千牛顿)

267

267

267

平均重量(千克)

19,504

19,504

19,504

最大长度(毫米)

4,039

4,039

4,039

标称宽度(毫米)

4,699

4,699

4,699

曲轴中心线(毫米)

559

559

559




产品特性



高效气阀



网状气阀专为中速设计,采用标准化非金属密封件。气阀选择符合确立的低气阀流速标准。

重载曲轴



JGC/JGD/JGF 压缩机配备有 Ariel 公司专门生产的锻钢、精密加工曲轴以及配重块。

高效润滑油过滤器



Ariel JGC/JGD/JGF 压缩机配备高效筒装式润滑油过滤器,其精度为额定标称值 1 微米和绝对值 12 微米。




材料

  • 灰铸铁曲轴箱: 锻钢曲轴、灰铸铁十字头滑道、青铜止推轴承、三层金属主轴承

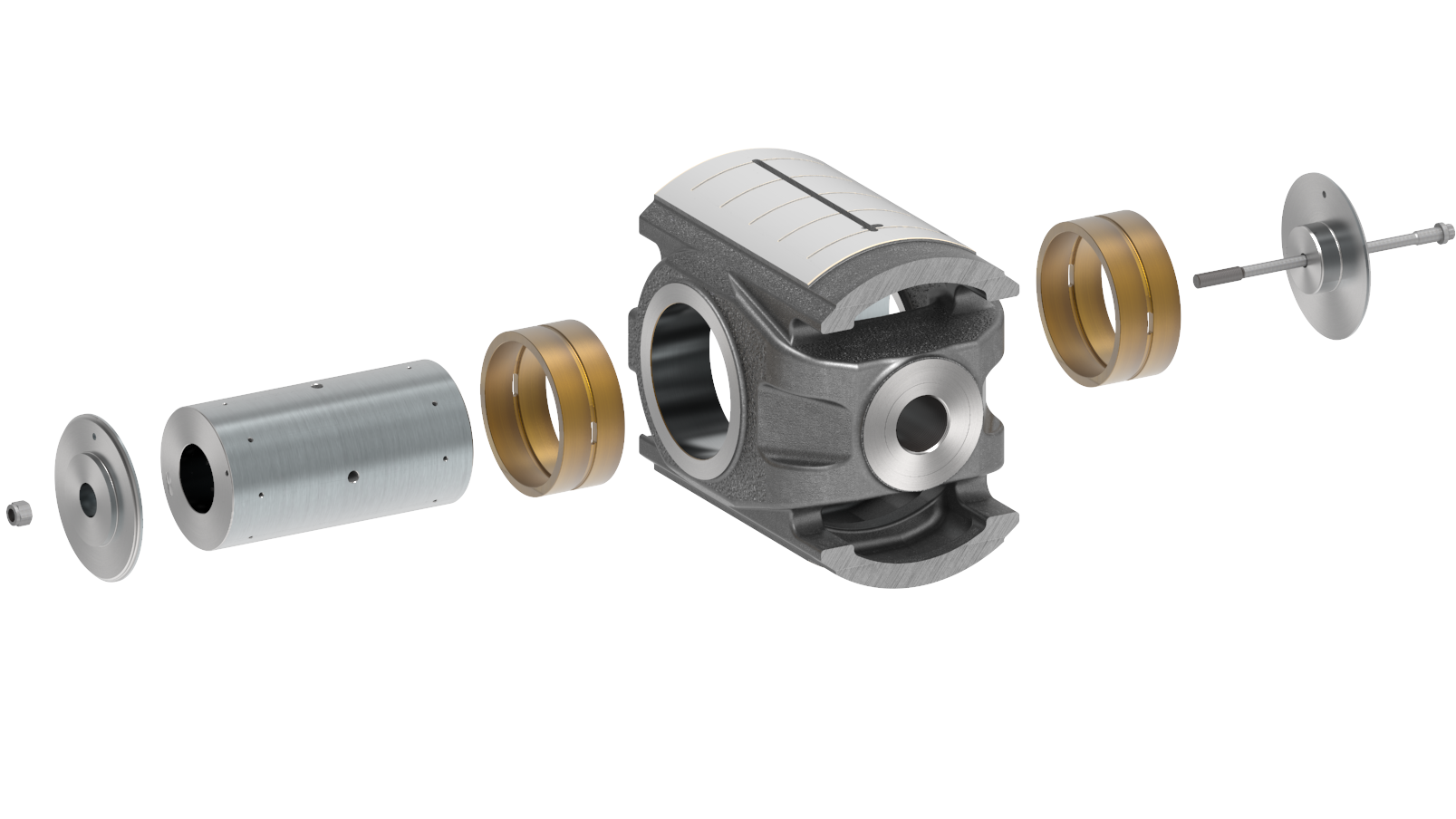

  • 球墨铸铁十字头: 合金钢十字头销
  • 锻钢连杆: 青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓

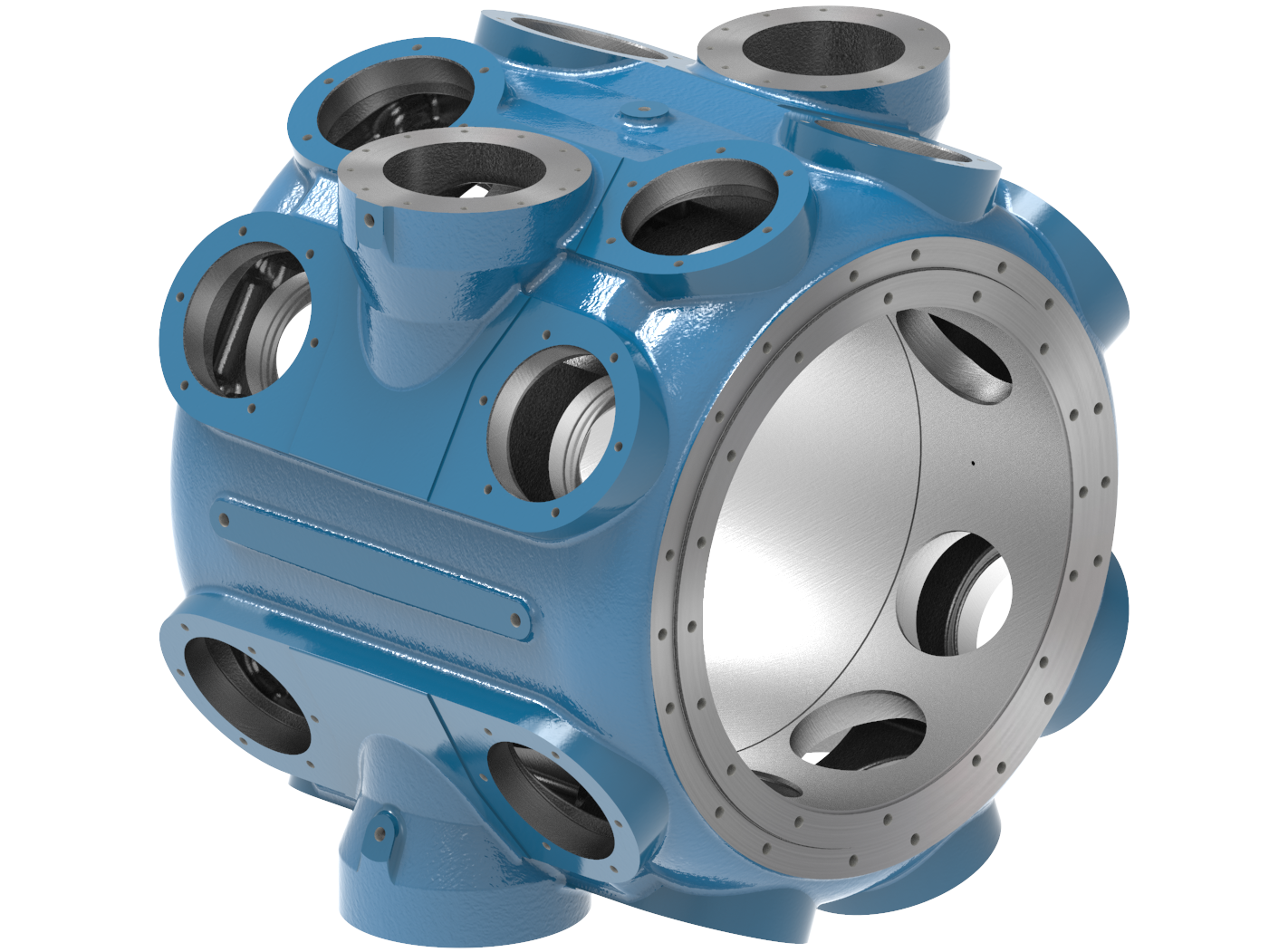

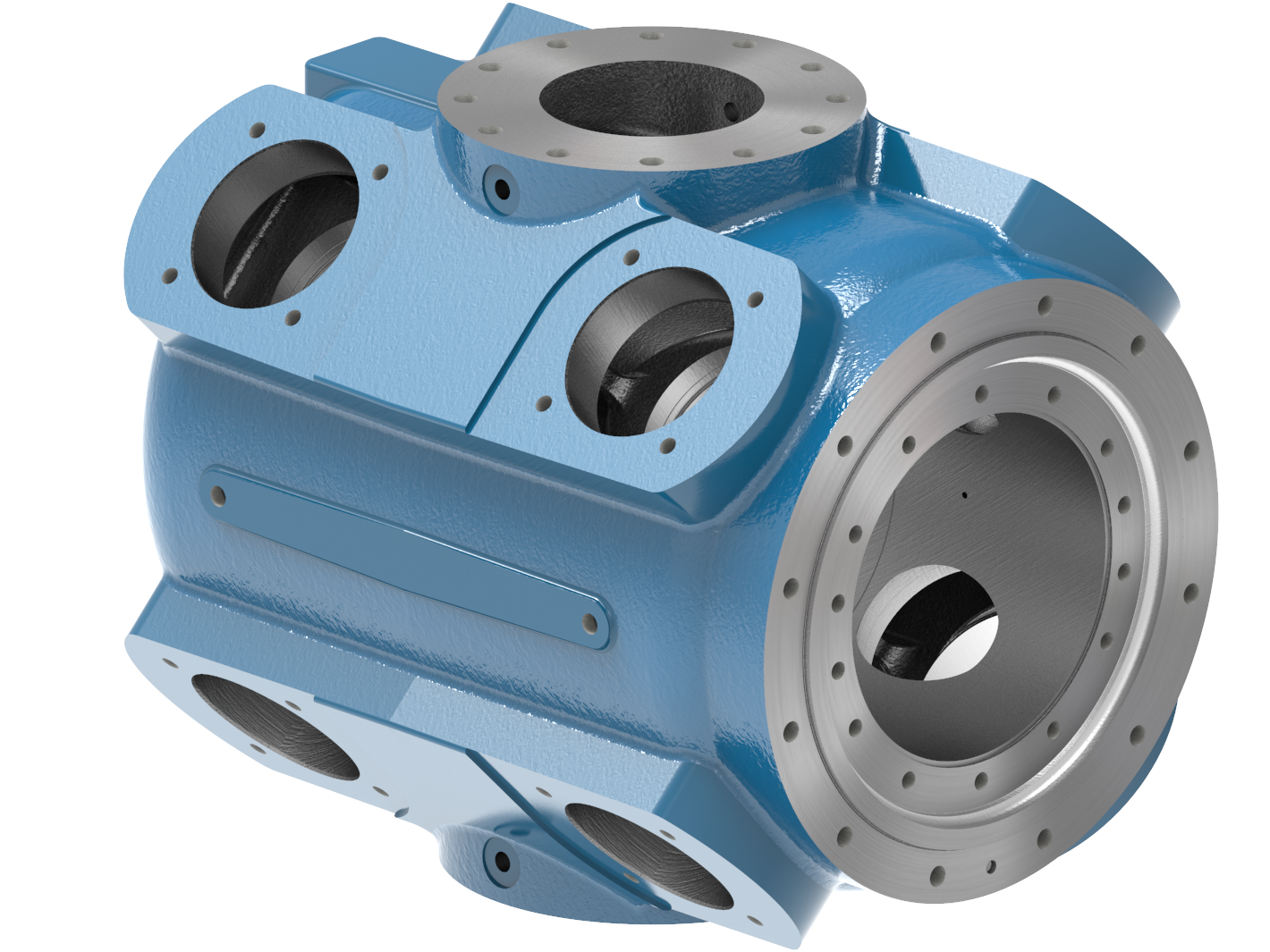

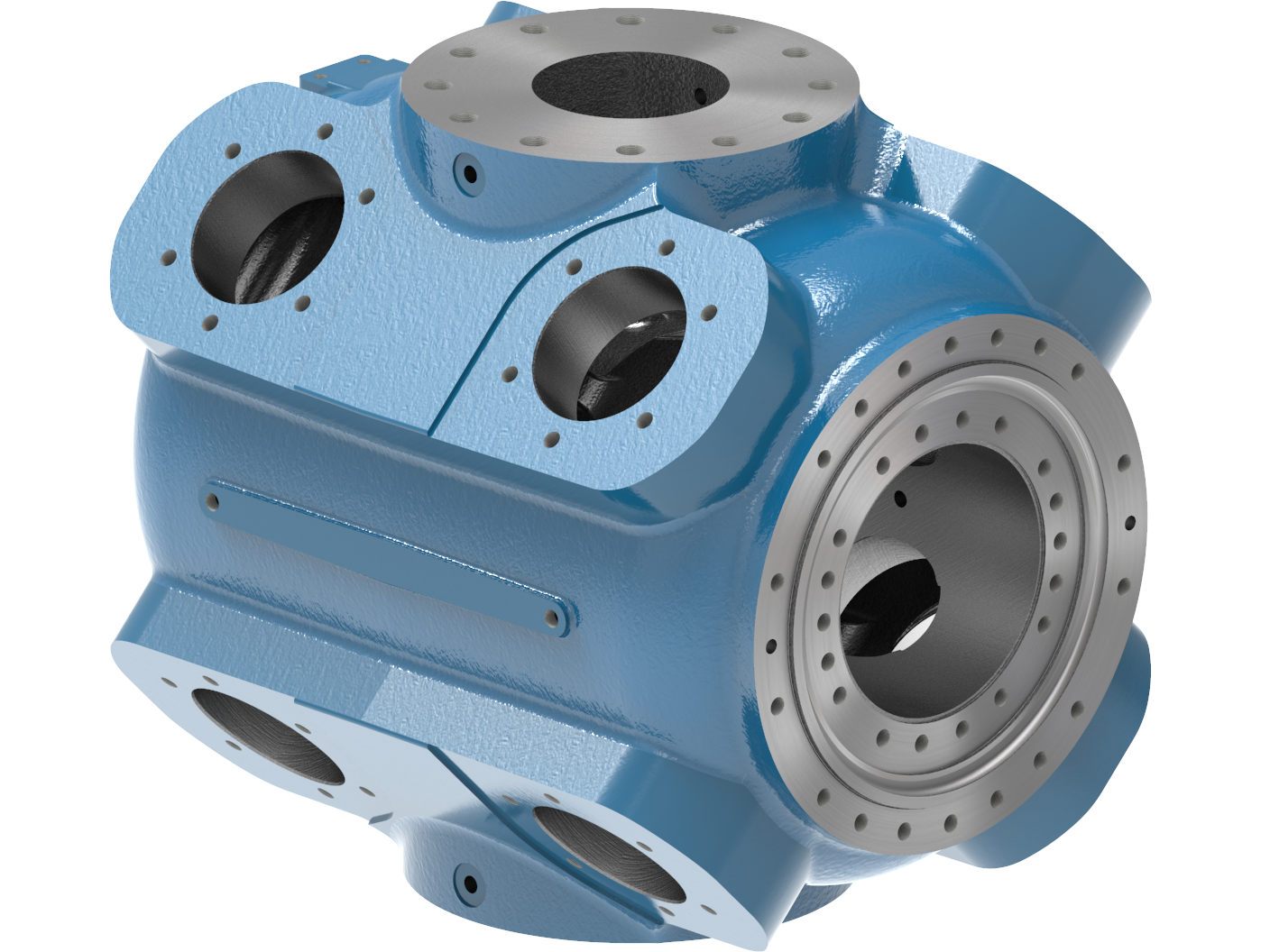

创新设计气缸



通过使用有效平衡可靠性和性能的气阀,Ariel 生产的多用途气缸可在较宽的压力范围内、不折不扣的使用。对于每个压缩机机架规格,Ariel 系列气缸都能够充分利用该机架的功率和活塞杆载荷能力。气缸可按数百种不同的配置组合在一起,以提供精确的气量和所需的气体压力。

Ariel 工程师和行业专家利用 Ariel 7 性能软件为特定应用进行压缩机配置的建模和设计。可以使用我们过去和现在的所有气缸设计,复制模拟您现有的压缩机运行或设计新的机型。
