Ariel JG/JGA






小机型产品线



JG/JGA

JG 和 JGA 是中型、适配于驱动机的、分体、往复式压缩机,用于集气、燃料气增压、欠平衡钻井和 CNG。

JG 机型,最初于 1966 年推出,是 Ariel 进入美国往复式压缩机市场的入门产品。最先制造的 150 台机架是 JG/2 和 JG/4,依然是 Ariel 四拐配置中的最小压缩机。随着页岩井产量的增长,JGA 可提供现代化的气举能力。

  JG JGA

额定功率(千瓦)

188

209

行程(毫米)

89

76

最高转速

1,500

1,800

活塞速度

4.5

4.6

活塞杆直径 (毫米)

29

29

活塞杆总载荷(千牛顿)

80

89

拉伸载荷(千牛顿)

40

44

压缩载荷(千牛顿)

44

49

平均重量(千克)

998

998

最大长度(毫米)

864

864

标称宽度(毫米)

2,032

2,032

曲轴中心线(毫米)

260

260

  JG JGA

额定功率(千瓦)

376

418

行程(毫米)

89

76

最高转速

1,500

1,800

活塞速度

4.5

4.6

活塞杆直径 (毫米)

29

29

活塞杆总载荷(千牛顿)

80

89

拉伸载荷(千牛顿)

40

44

压缩载荷(千牛顿)

44

49

平均重量(千克)

1,905

1,905

最大长度(毫米)

1,473

1,473

标称宽度(毫米)

2,032

2,032

曲轴中心线(毫米)

260

260

  JGA

额定功率(千瓦)

626

行程(毫米)

76

最高转速

1,800

活塞速度

4.5

活塞杆直径 (毫米)

29

活塞杆总载荷(千牛顿)

89

拉伸载荷(千牛顿)

44

压缩载荷(千牛顿)

49

平均重量(千克)

3,447

最大长度(毫米)

2,184

标称宽度(毫米)

2,032

曲轴中心线(毫米)

260




产品特性



坚固的曲轴箱



Ariel 设计的曲轴箱使用寿命长且易于维护。曲轴箱配备具有重载加强筋的高强度铸铁基座和可拆卸、轻型铝制顶盖。

高效润滑油过滤器



Ariel JG/JGA 压缩机配备高效非旁通旋压式润滑油过滤器,精度为额定标称值 5 微米和绝对值 17 微米。

耐用的活塞和活塞杆



JG/JGA 压缩机配备抗磨损钢制或灰铸铁活塞以及带有十字头防松螺母的精密表面处理合金钢活塞杆。辊制螺纹尺寸比活塞杆直径小 1/4 英寸,便于安装。




材料

  • 灰铸铁曲轴箱:  锻钢曲轴、灰铸铁十字头滑道、三层金属主轴承

  • 球墨铸铁十字头: 合金钢十字头销
  • 锻钢连杆: 青铜十字头销衬套、三层金属连杆轴承、8 级强度螺栓

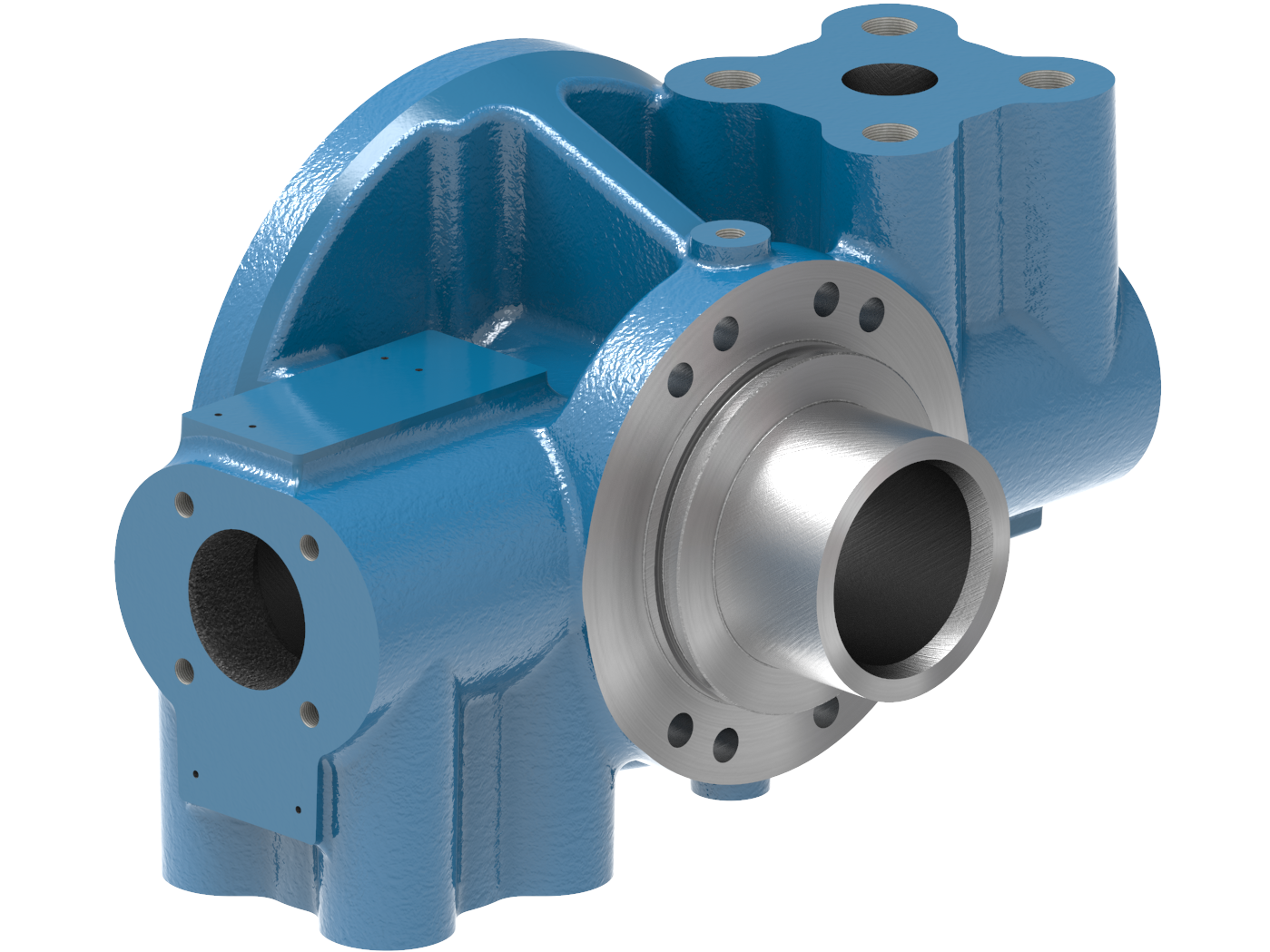

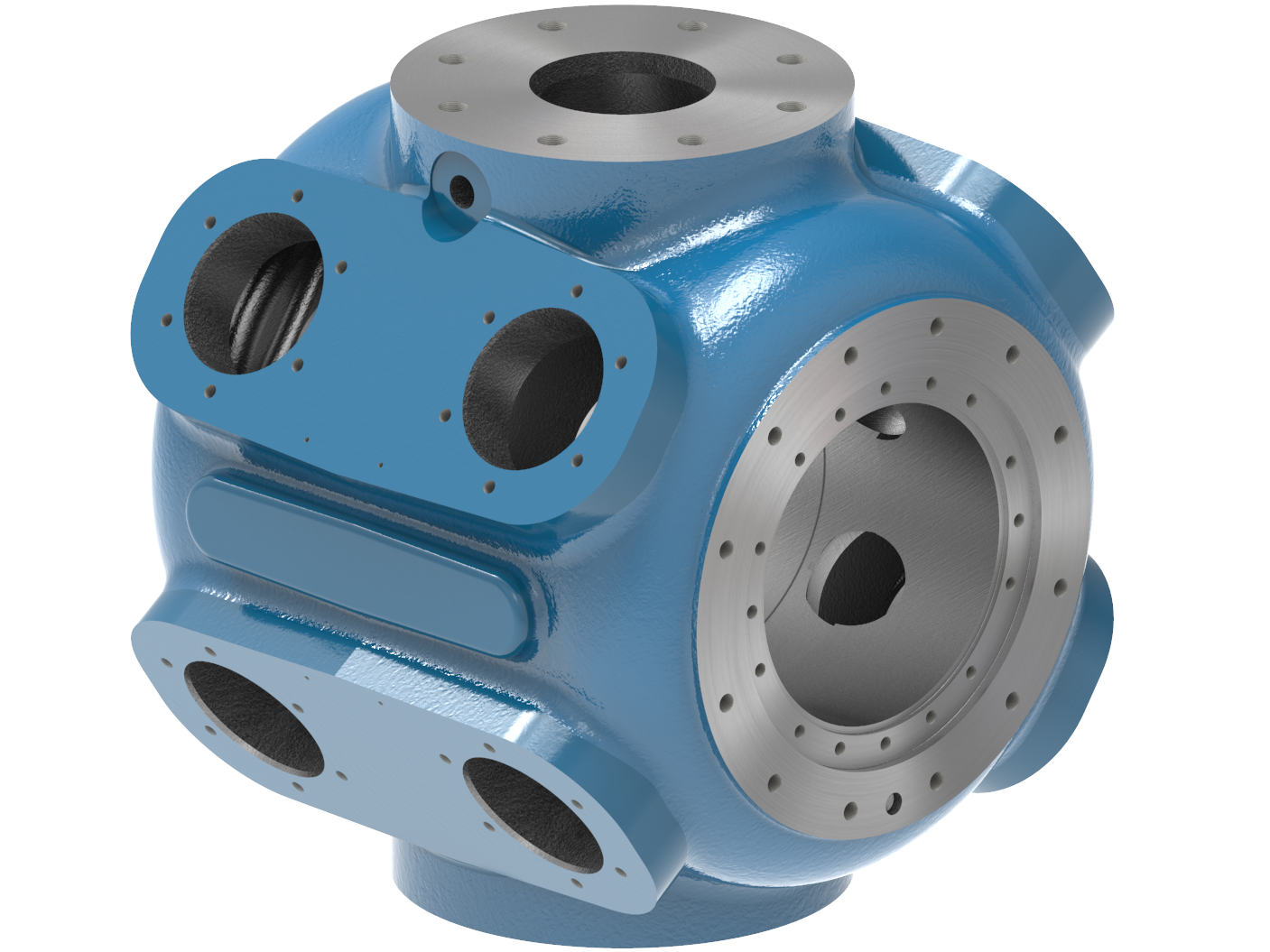

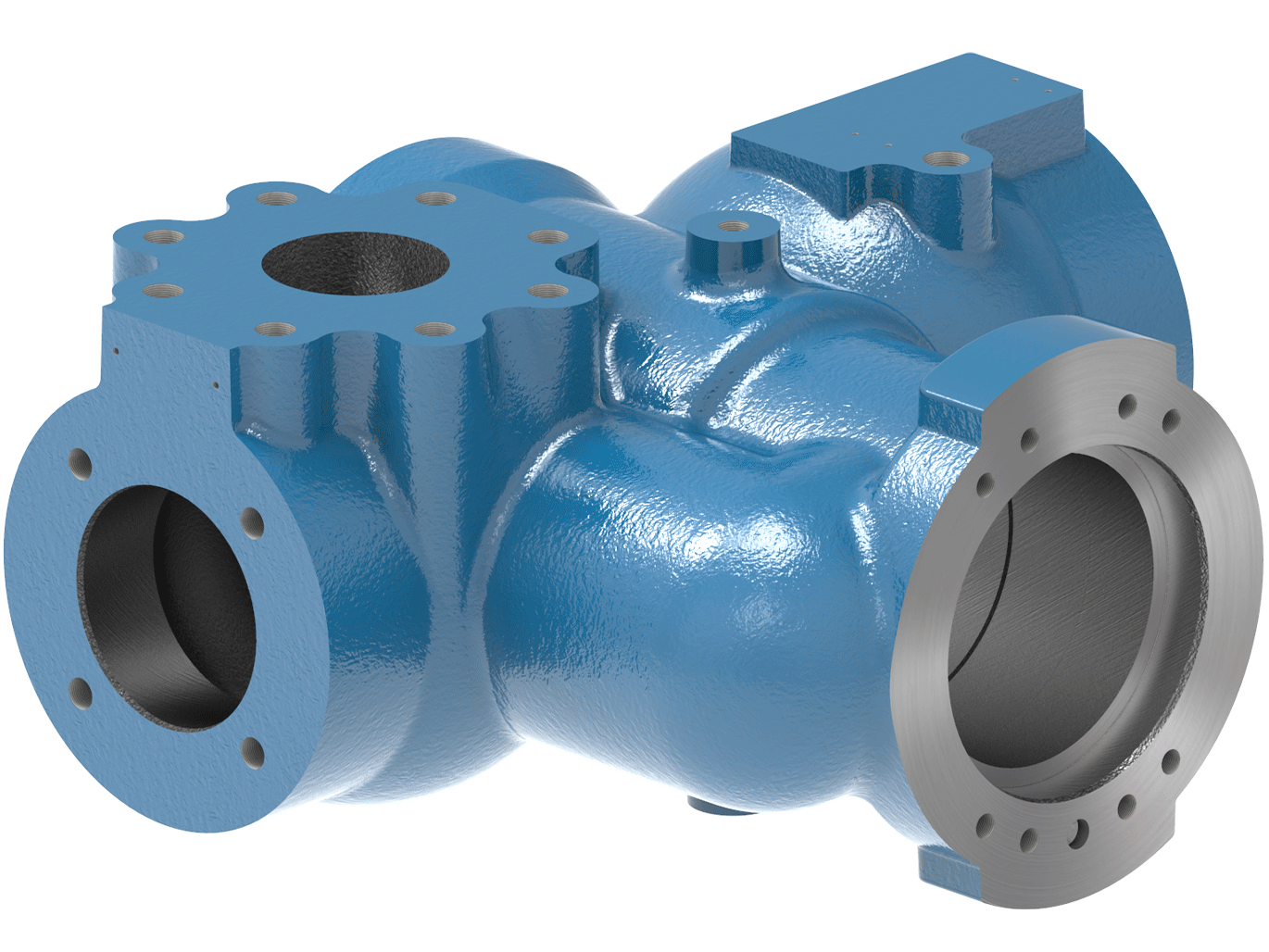

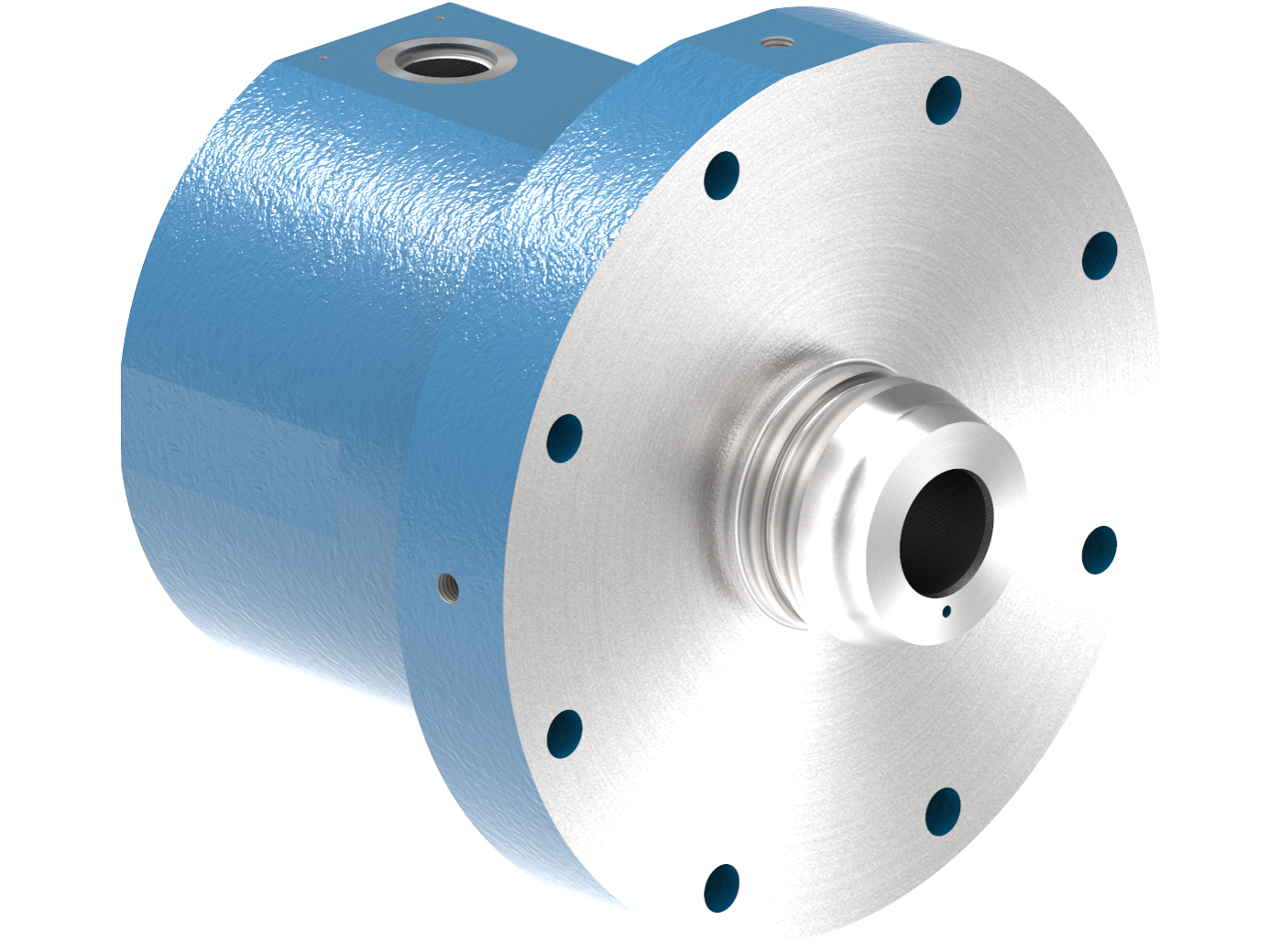

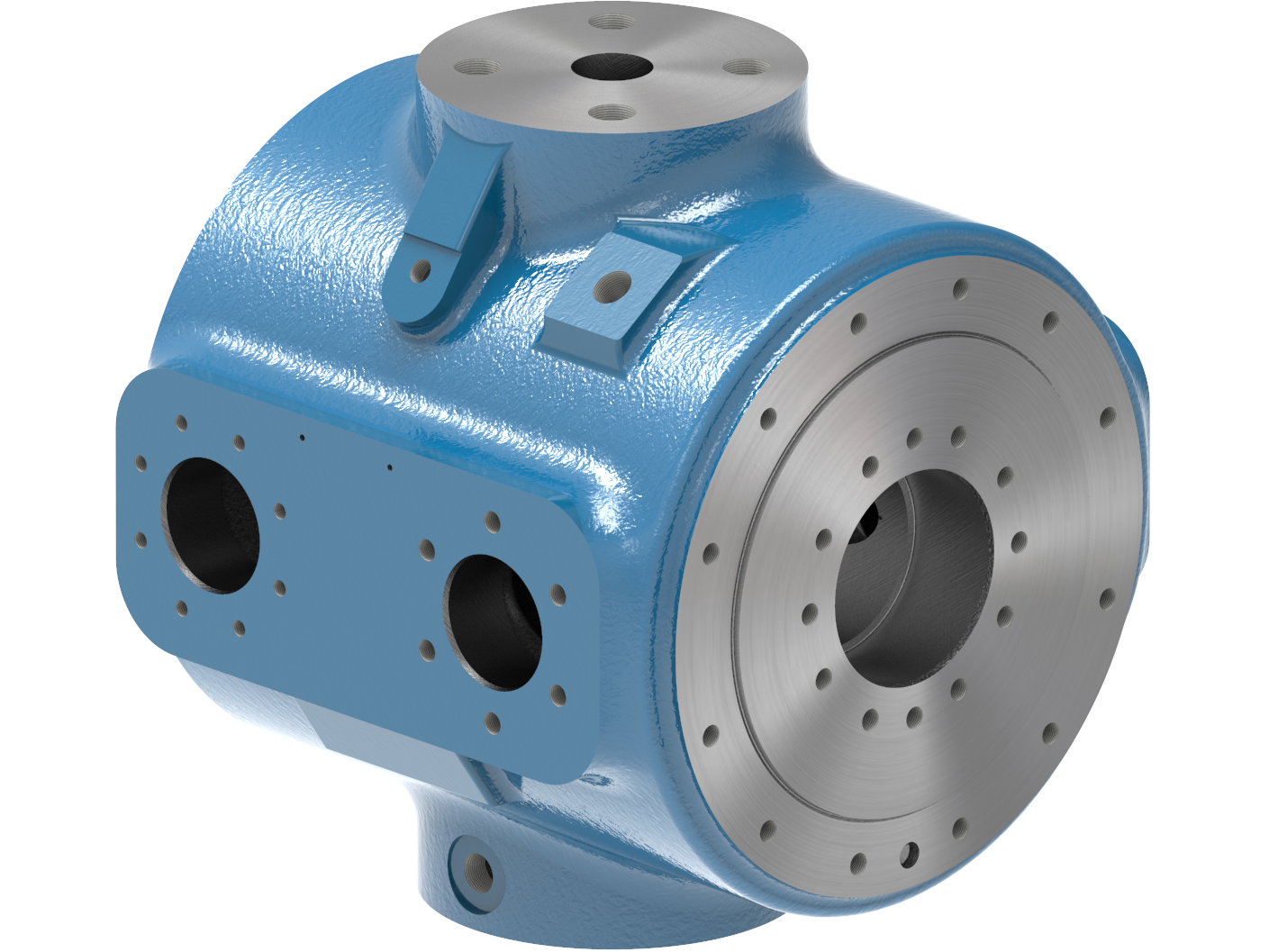

创新设计气缸



通过使用有效平衡可靠性和性能的气阀,Ariel 生产的多用途气缸可在较宽的压力范围内、不折不扣的使用。对于每个压缩机机架规格,Ariel 系列气缸都能够充分利用该机架的功率和活塞杆载荷能力。气缸可按数百种不同的配置组合在一起,以提供精确的气量和所需的气体压力。

Ariel 工程师和行业专家利用 Ariel 7 性能软件为特定应用进行压缩机配置的建模和设计。可以使用我们过去和现在的所有气缸设计,复制模拟您现有的压缩机运行或设计新的机型。
