Ariel 智能压缩机供货范围



全面的压缩机保护

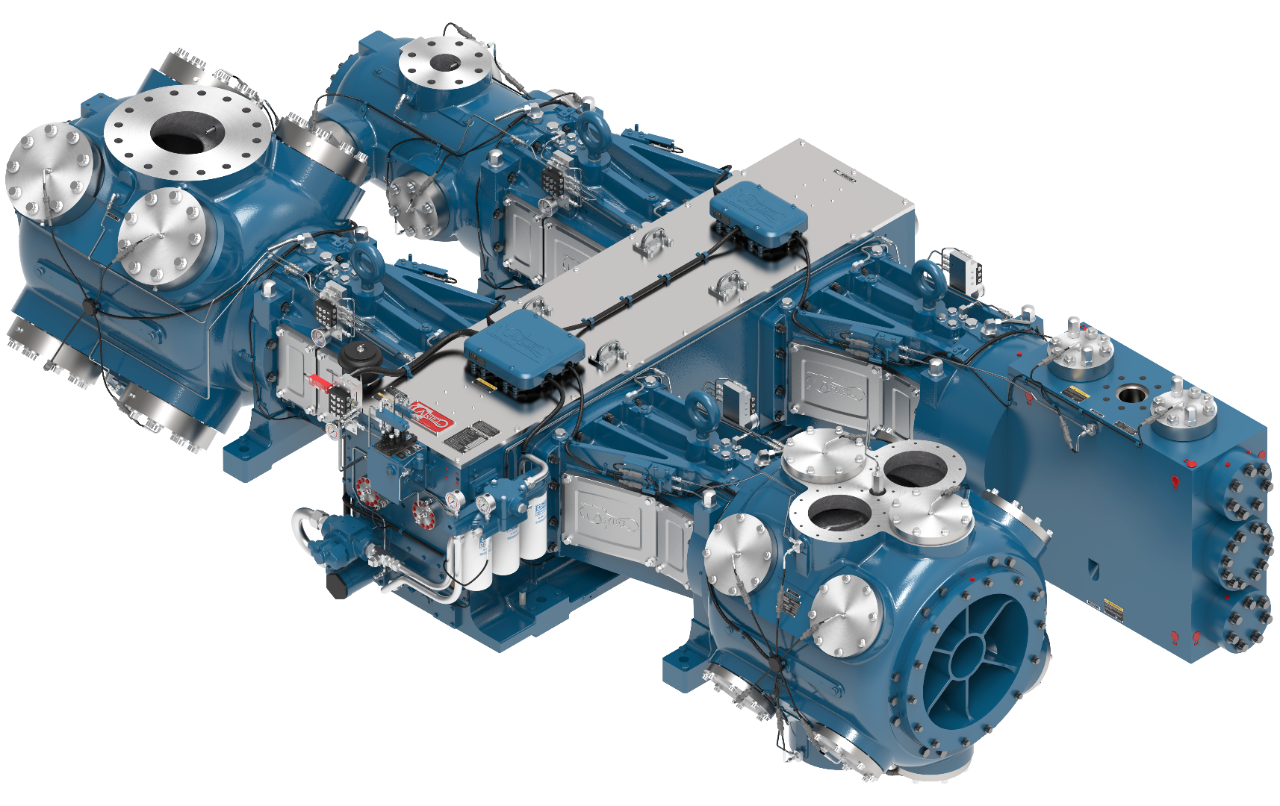

Ariel 智能压缩机是用于实现压缩监控、优化和管理的新一代产品。Ariel 独有的电子平台现已搭载于某些型号的 Ariel 压缩机上，主要特色是其大量的传感器和线束，可将运行信息传递给机载中央处理器，而后者可将数十个数据点传送到您的首选位置或个人设备。

*ASC 目前仅供美国和加拿大用户使用



ASC 监控了压缩机的主要运行参数，可提供工况信息并监控超标参数，如气阀故障、十字头销反向过程以及辅助端的扭振。

此系统涵盖以下范围：



Ariel 出厂安装设备：

  • 工艺气体压力变送器 — 每个气缸 2 个（吸气与排气管口）
  • 工艺气体温度 RTD（单元件）— 每个气缸至少 2 个（吸气与排气管口）*
  • 阀盖温度 RTD（单元件）— 每个阀盖 1 个**（选配）
  • 填料放空温度 RTD（单元件）（选配）
  • 辅助端曲轴速度传感器
  • 油压传感器 — 润滑油过滤器前后各 1 个
  • 油温 RTD（单元件）
  • 机架振动变送器***
  • 曲轴主轴瓦温度 RTD（双元件）— 在 KBC:D:F 及更大机型上为标准配置，在 JG:A 至 JGC:D:F 型号上为可选配置，在 JGM:P:N:Q 上不可用
  • 曲轴止推轴承温度 RTD（双元件）— 在 JGC:D:F/KBC:D:F 及更大机型上为可选配置。不适用于 KBK:T 及更小机型
  • 气缸润滑无油流接近开关
  • 主模块 — 所有压缩机
  • 分布式模块 — 4 拐和 6 拐压缩机
  •  末端装置和模块之间的制造线束
  • 用于将主模块连接到控制盘的制造线束 — 提供 20 英尺（6 米）和 34 英尺（10.3 米）两种规格
  • *双管口气缸具有 3 个 RTD（1 个吸气和 2 个排气）
  • **不包括在配有同心阀的串联气缸上
  • ***1 个变送器用于 2 拐和 4 拐压缩机，2 个变送器用于 6 拐压缩机

控制盘安装设备（附加要求）：

  • ASC 显示/HMI
  • 控制盘内部引线连接线束

控制盘安装设备（附加可选）：

  • M-Link 模块
  • M-Link 线束 — 标准线束长度为 12 英尺（3.6 米）。可提供 25 英尺（7.6 米）和 50 英尺（15.2 米）两种规格的延长线

计划使用 FW MURPHY 控制盘的客户注意事项：订购时在 Ariel 性能软件中不要选择 ASC HMI 选项。告知 FW Murphy，控制盘需要与配备 ASC 的压缩机配对并确认上述控制盘安装设备包含在控制盘总成中。

计划使用非 FW MURPHY 控制盘的客户注意事项：订购时在 Ariel 性能软件中选择 ASC HMI 选项。告知控制盘制造商，控制盘需要与配备 ASC 的压缩机进行配对并确认上述控制盘安装设备已在控制盘设计中予以考量。

Ariel 设备所有者可免费使用 Ariel AFM 网站和手机 App 来监控其连接的 ASC 机队。设备所有者需要通过 FW Murphy 数据传输服务向 Ariel AFM 网站和手机 App 提供数据。




报警和/或停机：

  • 工艺气体压力（吸气与排气）— 静态低压和高压、动态低压和高压
  • 工艺气体温度（吸气与排气）— 静态低温和高温、动态低温和高温
  • 机架润滑油压力 — 低压和高压
  • 润滑油过滤器压差
  • 机架润滑油温度 — 低温和高温
  • 曲轴主轴承温度 — 高温和温差
  • 机架振动 — 高
  • 强制注油循环时间
  • 气阀泄漏 — 计算值
  • 活塞杆载荷 — 计算值
  • 十字头销反向角 — 计算值
  • 曲轴扭振
  • 曲轴速度 — 低和高
  • 工艺气体冷却器 — 高压差

报警和停机信号从主模块发送到橇体控制器：模块内的 Murphy Centurion 或面板中的第三方控制器。

测量值和报警/停机描述可经由 Modbus 提供给第三方橇体控制器。

发货时报警和停机设定点将编程为默认值，并可通过 ASC HMI/显示进行修改。

适用于 CSA 1 类 A、B、C、D 组 II 分区 T4
